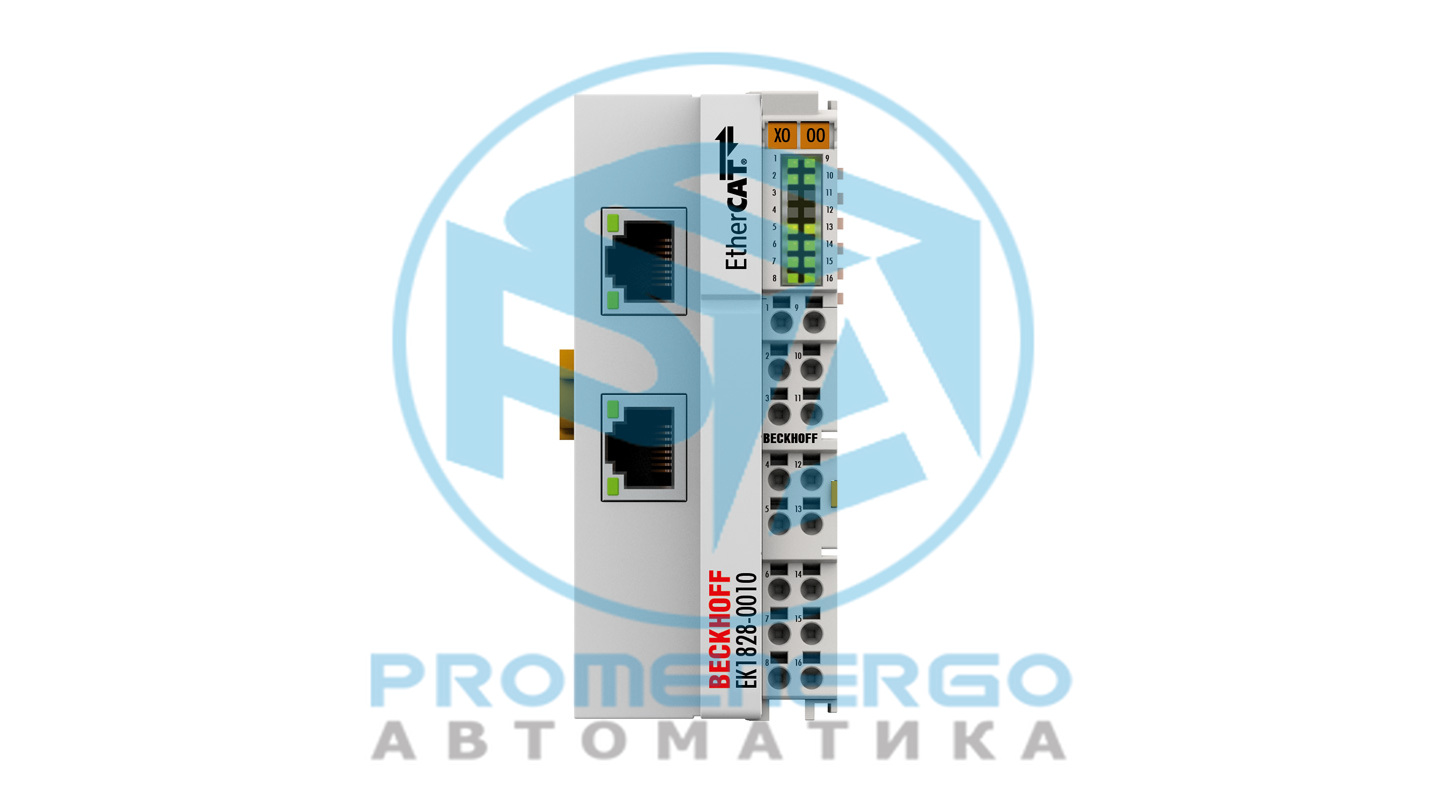

ЕК1828-0010 | Устройство сопряжения EtherCAT со встроенными цифровыми выходами
Устройство сопряжения EtherCAT EK1828 является связующим звеном между протоколом EtherCAT на уровне полевой шины и терминалами EtherCAT. Кроме того, восемь цифровых выходов...
Технические характеристики
Технические данные
| Задача в системе EtherCAT | подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX EtherCAT |
|---|---|
| Средство передачи данных | Кабель Ethernet/EtherCAT (минимум Cat.5), экранированный |
| Расстояние между станциями | макс. 100 м (100BASE-TX) |
| Количество терминалов EtherCAT | до 65 534 |
| Протокол | EtherCAT |
| Задержка распространения | ок. 1 мкс |
| Скорость передачи | 100 Мбит/с |
| Шинный интерфейс | 2 х RJ45 |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Питание по току | 1000 мА |
| Потребление тока от U P | 40 мА + нагрузка |
| Текущее потребление от США | 100 мА + (? ток E-шины/4) |
| Количество выходов | 8 |
| Тип нагрузки | омическая, индуктивная, ламповая нагрузка |
| Макс. выходной ток | 0,5 А (устойчивость к короткому замыканию) на канал |
| Ток короткого замыкания | тип. < 2 А |
| Защита от обратной полярности | да |
| Энергия выключения | < 150 мДж/канал |
| Время переключения | тип. T ON : 60 мкс, тип. Т ВЫКЛ: 300 мкс |
| Электрическая изоляция | 500 В (силовой контакт/напряжение питания/Ethernet), 500 В (E-шина/потенциал поля) |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | Корпус HD (высокая плотность) с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильные проводники: технология прямого подключения; тонкожильные провода (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08-1,5 мм2, st*: 0,25-1,5 мм2, f*: 0,14-0,75 мм2 |
| Сечение соединения AWG | s*: AWG28...16, st*: AWG22...16, f*: AWG26...19 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 44 мм х 100 мм х 67 мм |
