ЕК1501 | Устройство сопряжения EtherCAT с идентификационным переключателем, многомодовое оптоволокно
ЕК1501 | Устройство сопряжения EtherCAT с идентификационным переключателем, многомодовое оптоволокно

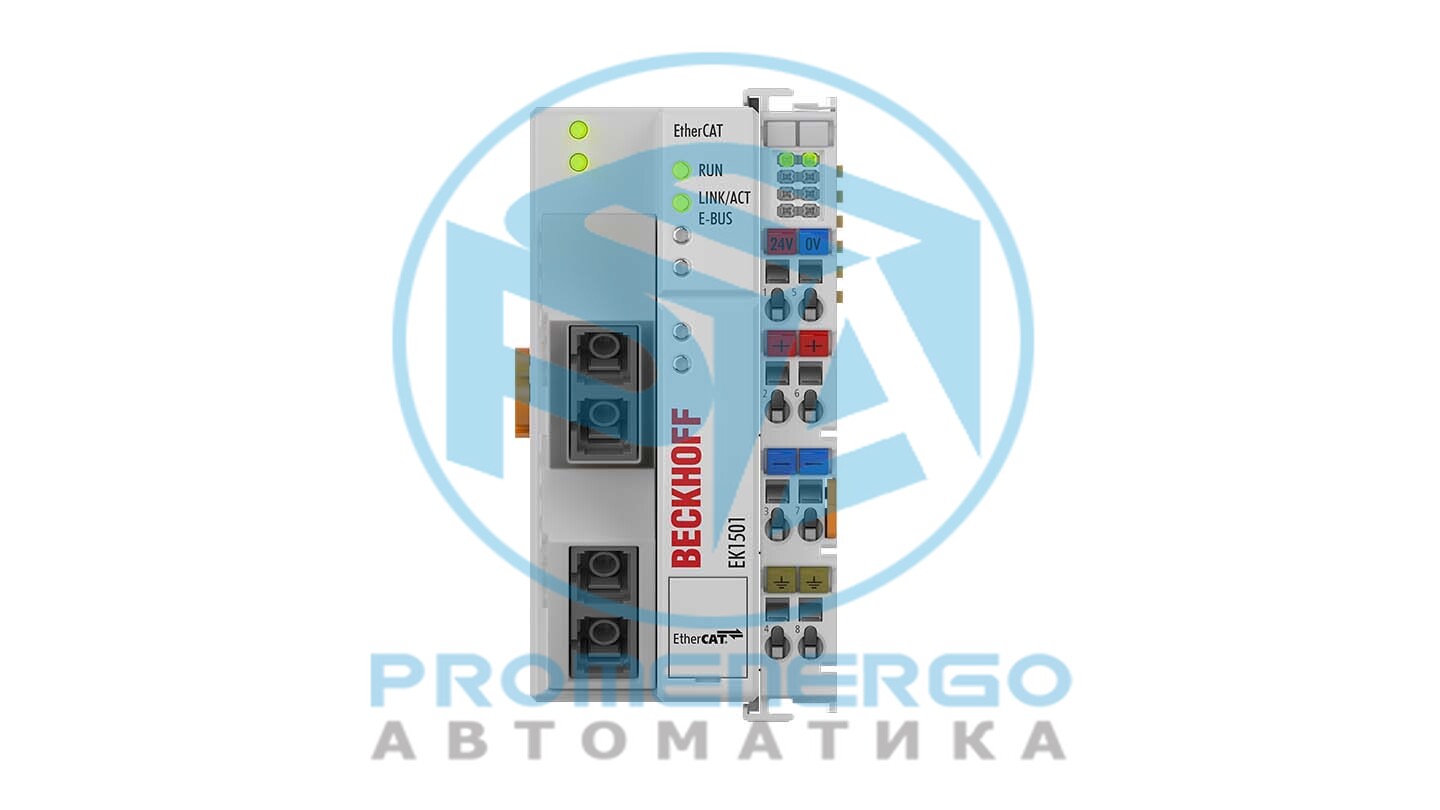

Устройство сопряжения EtherCAT EK1501 с многомодовым оптоволоконным соединением является связующим звеном между протоколом EtherCAT на уровне полевой шины и терминалами EtherCAT...
Технические характеристики
Технические данные
Задача в системе EtherCAT
подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-FX EtherCAT с проверкой личности
Средство передачи данных
многомодовое стекловолокно 50/125 мкм (ММ)
Расстояние между станциями
макс. 2000 м (100BASE-FX)
Количество терминалов EtherCAT
до 65 534
Тип/количество периферийных сигналов
макс. Адресные точки ввода-вывода емкостью 4,2 ГБ
Количество настраиваемых идентификаторов
4096
Протокол
EtherCAT
Задержка распространения
ок. 1 мкс
Скорость передачи данных
100 Мбит/с
Шинный интерфейс
2 х SC Дуплекс
Источник питания
24 В постоянного тока (-15%/+20%)
Текущее потребление от США
130 мА + (? ток E-шины/4)
Потребление тока от U P
нагрузка
Питание по току
2000 мА
Силовые контакты
макс. 24 В пост. тока/макс. 10 А
Электрическая изоляция
500 В (силовой контакт/напряжение питания/Ethernet)
Масса
ок. 190 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Относительная влажность
95%, без конденсата
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
Защищать. номинал/установка поз.
IP20/переменная
Разрешения/маркировка
CE, CCC, UL, ATEX, IECEx
Маркировка Ex
ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc
Данные о жилье
Форма дизайна
компактный клеммный корпус с сигнальными светодиодами
Материал
поликарбонат
Установка
на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
7c-I: Свинцовосодержащие электрические и электронные компоненты из стекла и керамических материалов, за исключением диэлектрической керамики в конденсаторах, 6c: Медный сплав с массовой долей свинца до 4 %.
Китай-RoHS
www.beckhoff.com/china-rohs-io
CA Prop65
www.beckhoff.com/prop65
Отказ от ответственности
Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
