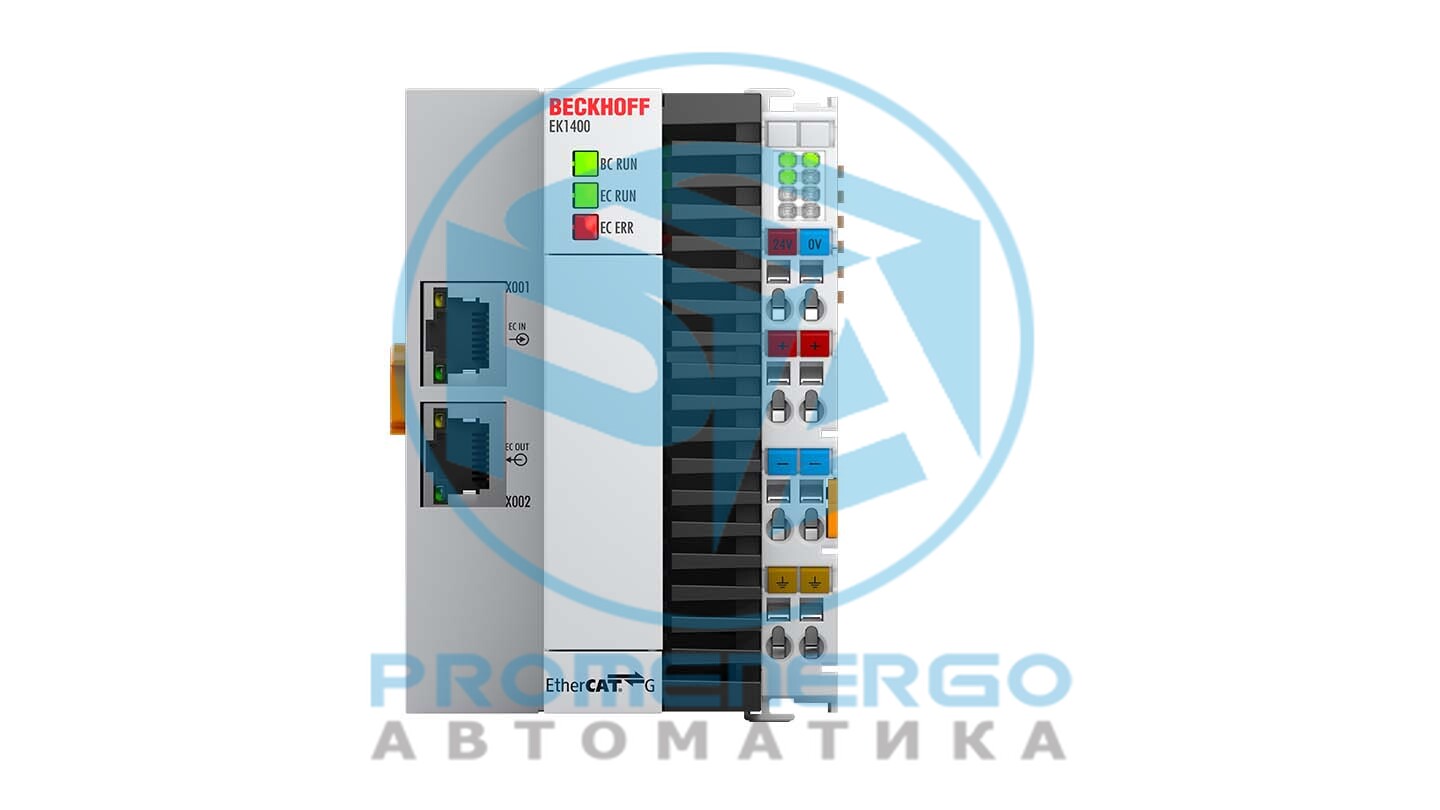

ЕК1400 | Соединитель EtherCAT G

Соединитель EtherCAT G EK1400 соединяет EtherCAT G с терминалами EtherCAT (ELxxxx). Одна станция состоит из соединителя EK1400, любого количества EtherCAT...

Технические характеристики

Технические данные

Задача в системе EtherCATподключение терминалов EtherCAT к сетям EtherCAT G
Средство передачи данныхКабель Ethernet/EtherCAT (минимум Cat.5), экранированный
Расстояние между станциямимакс. 100 м (1000BASE-T)
Количество терминалов EtherCATдо 65 534
Тип/количество периферийных сигналовмакс. Адресные точки ввода-вывода емкостью 4,2 ГБ
ПротоколEtherCAT
Задержка распространенияок. 1 мкс
Скорость передачи1 Гбит/с
КонфигурацияТвинКАТ
Шинный интерфейс2 х RJ45
Источник питания24 В постоянного тока (-15%/+20%)
Силовые контактымакс. 24 В пост. тока/макс. 10 А
Электрическая изоляция500 В (силовой контакт/напряжение питания/Ethernet)
Рабочая температура0...55°С
Температура хранения-25...+85°С
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
Защищать. номинал/установка поз.IP20/переменная
Разрешения/маркировкаCE

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)71 мм х 100 мм х 73 мм

Информация для заказа

ЕК1400Соединитель EtherCAT G для терминалов EtherCAT

Соответствие материалов

Номер КАС.7439-92-1, 110-71-4
ДОСТИГНУТЬ СВХКСвинец, 1,2-диметоксиэтан
Приложение XVII REACHсовместимый
Приложение XIV REACHсовместимый
СЦИП №.Отправка в SCIP в процессе
ПОПсовместимый
РоХСсоответствует освобождению
Освобождение от RoHS7c-I: Электрические и электронные компоненты, содержащие свинец, из стекла и керамики, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHSwww.beckhoff.com/china-rohs-io
CA Prop65www.beckhoff.com/prop65
Отказ от ответственностиНасколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
