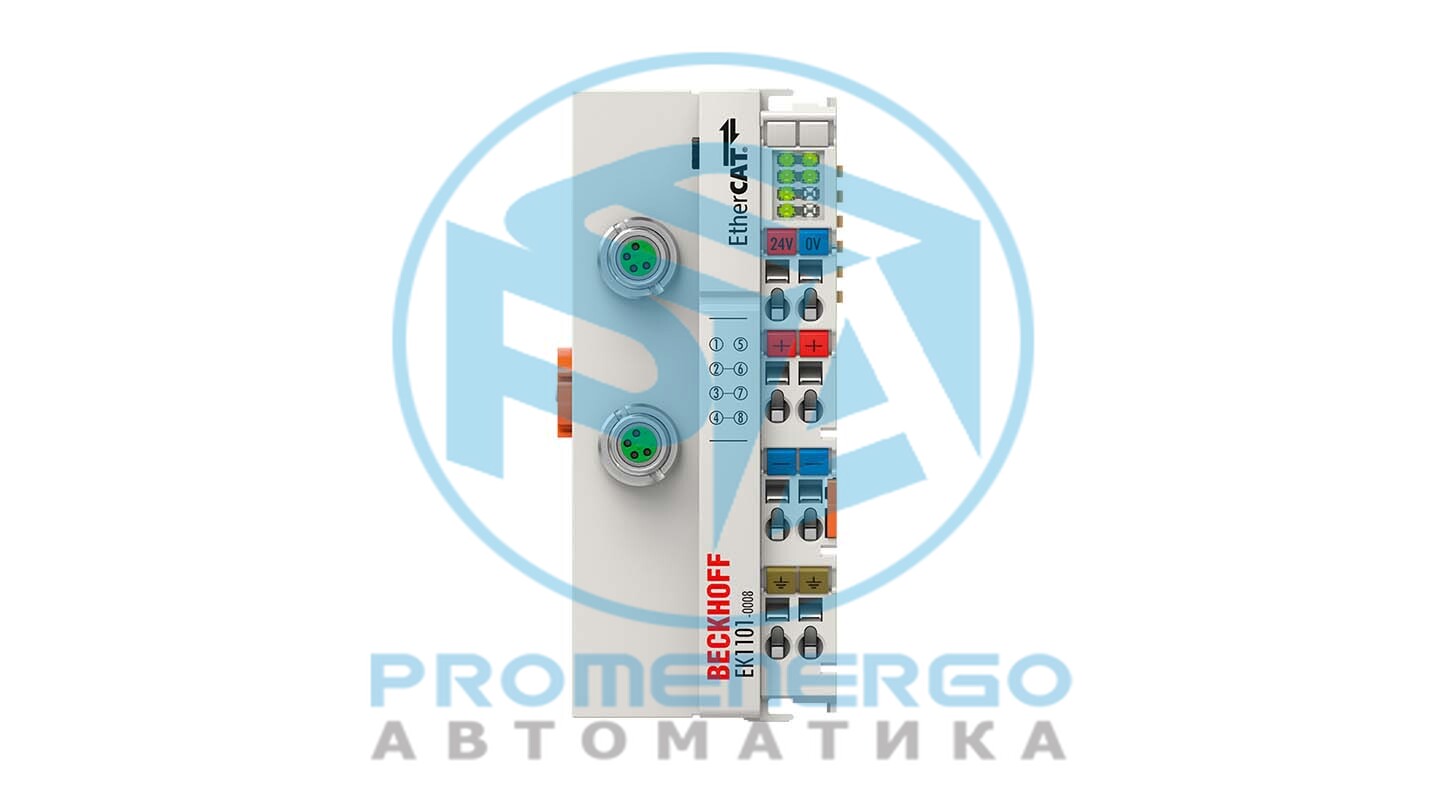

ЕК1101-0008 | Устройство сопряжения EtherCAT с идентификационным переключателем и соединением M8

Устройство сопряжения EtherCAT EK1101-0008 является связующим звеном между протоколом EtherCAT на уровне полевой шины и терминалами EtherCAT. Муфта преобразует проходящий...

Технические характеристики

Технические данные

Задача в системе EtherCAT	подключение терминалов EtherCAT (ELxxxx) к сетям 100BASE-TX EtherCAT с проверкой личности
Средство передачи данных	Кабель Ethernet/EtherCAT (минимум Cat.5), экранированный
Расстояние между станциями	макс. 100 м (100BASE-TX)
Количество терминалов EtherCAT	до 65 534
Тип/количество периферийных сигналов	макс. Адресные точки ввода-вывода емкостью 4,2 ГБ
Количество настраиваемых идентификаторов	4096
Протокол	EtherCAT
Задержка распространения	ок. 1 мкс
Скорость передачи данных	100 Мбит/с
Шинный интерфейс	2 x M8, экранированные
Источник питания	24 В постоянного тока (-15%/+20%)
Текущее потребление от США	70 мА + (? ток E-шины/4)
Потребление тока от U P	нагрузка
Питание по току	2000 мА
Силовые контакты	макс. 24 В пост. тока/макс. 10 А
Электрическая изоляция	500 В (силовой контакт/напряжение питания/Ethernet)
Масса	ок. 110 г
Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
ЭМС устойчивость/излучение	соответствует EN 61000-6-2/EN 61000-6-4
Относительная влажность	95%, без конденсата
Устойчивость к вибрации/ударам	соответствует EN 60068-2-6/EN 60068-2-27
Защищать. номинал/установка поз.	IP20/переменная
Разрешения/маркировка	CE

Данные о жилье

Форма дизайна	компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Установка	на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощью	двойной слот и ключевое соединение
Маркировка	маркировка серии BZxxxx
Электропроводка	одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединения	s: 0,08?2,5? мм2, st: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWG	s: AWG28...14, st: AWG28...14, f*: AWG26...16
Длина зачистки	8...9 мм
Силовые контакты токовой нагрузки	Я макс: 10 А
Размеры (Ш х В х Г)	44 мм х 100 мм х 68 мм

Соответствие материалов

Номер КАС.	7439-92-1
ДОСТИГНУТЬ СВХК	Вести
Приложение XVII REACH	совместимый
Приложение XIV REACH	совместимый
СЦИП №.	Отправка в SCIP в процессе
ПОП	совместимый
РоХС	соответствует освобождению
Освобождение от RoHS	7c-I: Свинцовосодержащие электрические и электронные компоненты из стекла и керамических материалов, за исключением диэлектрической керамики в конденсаторах, 6c: Медный сплав с массовой долей свинца до 4 %.
Китай-RoHS	www.beckhoff.com/china-rohs-io
CA Prop65	www.beckhoff.com/prop65
Отказ от ответственности	Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
