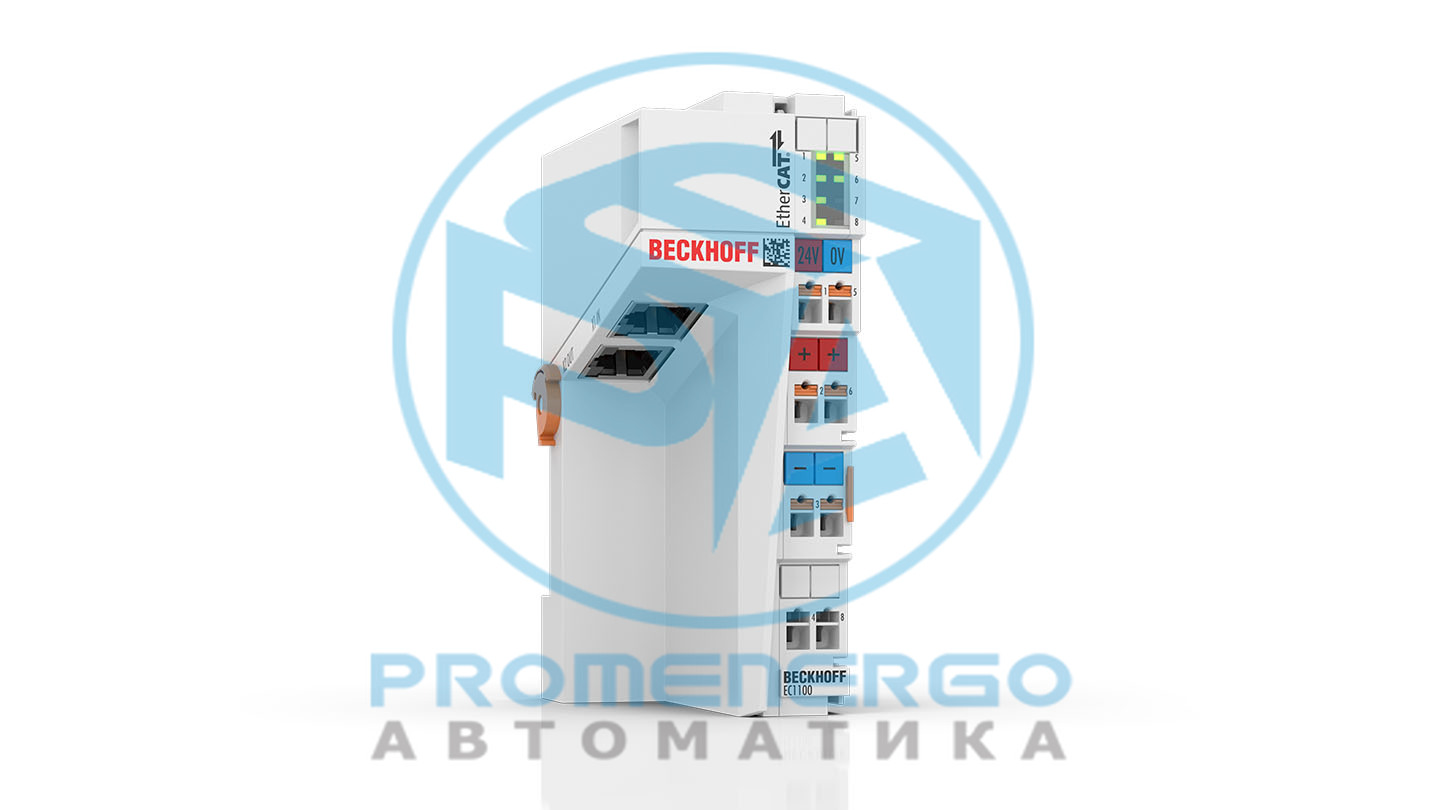

ЕС1100 | Соединитель EtherCAT, RJ45, угловой, вставной Новый
Устройство сопряжения EtherCAT EC1100 является связующим звеном между протоколом EtherCAT на уровне полевой шины и терминалами EtherCAT. Благодаря расположенным под углом разъемам RJ45...
Технические характеристики
Общий
Протокол внутренней связи EtherCAT
Интерфейс связи
Количество портов 2 Функция Подключение терминалов EtherCAT к сетям 100BASE-TX EtherCAT Протокол EtherCAT Тип трансмиссии полудуплекс или полный дуплекс Среда передачи Кабель Ethernet/EtherCAT (минимум Cat.5), экранированный Скорость передачи 100 Мбит/с Задержка распространения тип. 1 мкс Количество устройств макс. 65 534 Длина кабеля | Точка-точка макс. 100 м ID-переключатель нет Механизм подключения RJ45 Механизм подключения | Тип контакта розетка
XFC
Распределенные часы нет Временная метка нет Передискретизация нет
Питание и электрическая изоляция
Электроника | Напряжение питания 24 В постоянного тока (-15%/+20%) Электроника | Текущее потребление тип. 70 мА + (? Потребление тока E-bus/4) Электронный автобус | Выходной ток макс. 2 А Силовые контакты | Входное напряжение макс. 24 В постоянного тока (+20%) Силовые контакты | Текущая пропускная способность макс. 10 А Силовые контакты | Текущее потребление зависящий от нагрузки Силовые контакты | Выходное напряжение соответствует Силовым контактам | Входное напряжение Силовые контакты | Выходной ток макс. 10 А
Условия окружающей среды
Рабочая температура 0...55°С Температура хранения -25...+85°С Относительная влажность 95%, без конденсата Положение установки переменная
Стандарты и одобрения
Устойчивость к вибрации соответствует EN 60068-2-6 Ударопрочность соответствует EN 60068-2-27 Устойчивость к ЭМС соответствует EN 61000-6-2 ЭМС-излучение соответствует EN 61000-6-4 Маркировка CE Разрешения UL (в стадии подготовки)
Данные о жилье
Масса ок. 90 г Степень защиты IP20 Материал поликарбонат Размеры | Ширина (одинарная) 40 мм Размеры | Ширина (в сложенном виде) 40 мм Размеры | Высота 100 мм Размеры | Глубина 65 мм Установка | Терминал/задняя стенка DIN-рейка, 35 мм (EN 60715) Установка | Терминал/терминал двойной слот и ключевое соединение Подключаемый уровень проводки нет Механизм подключения вставной Сечение соединения | Сплошная проволока 0,08...2,5 мм2 Сечение соединения | Многожильный провод 0,08...2,5 мм2 Сечение соединения | С наконечником 0,14...1,5 мм2 Сечение соединения AWG | Сплошная проволока AWG28...14 Сечение соединения AWG | Многожильный провод AWG28...14 Сечение соединения AWG | С наконечником AWG26...16 Длина зачистки 8...9 мм Силовой контакт | «+» (слева) нет Силовой контакт | «+» (справа) да Силовой контакт | "-" (левый) нет Силовой контакт | "-" (верно) да Силовой контакт | «» (слева) нет Силовой контакт | «» (справа) нет Вставной замок для силового контакта «?» нет
