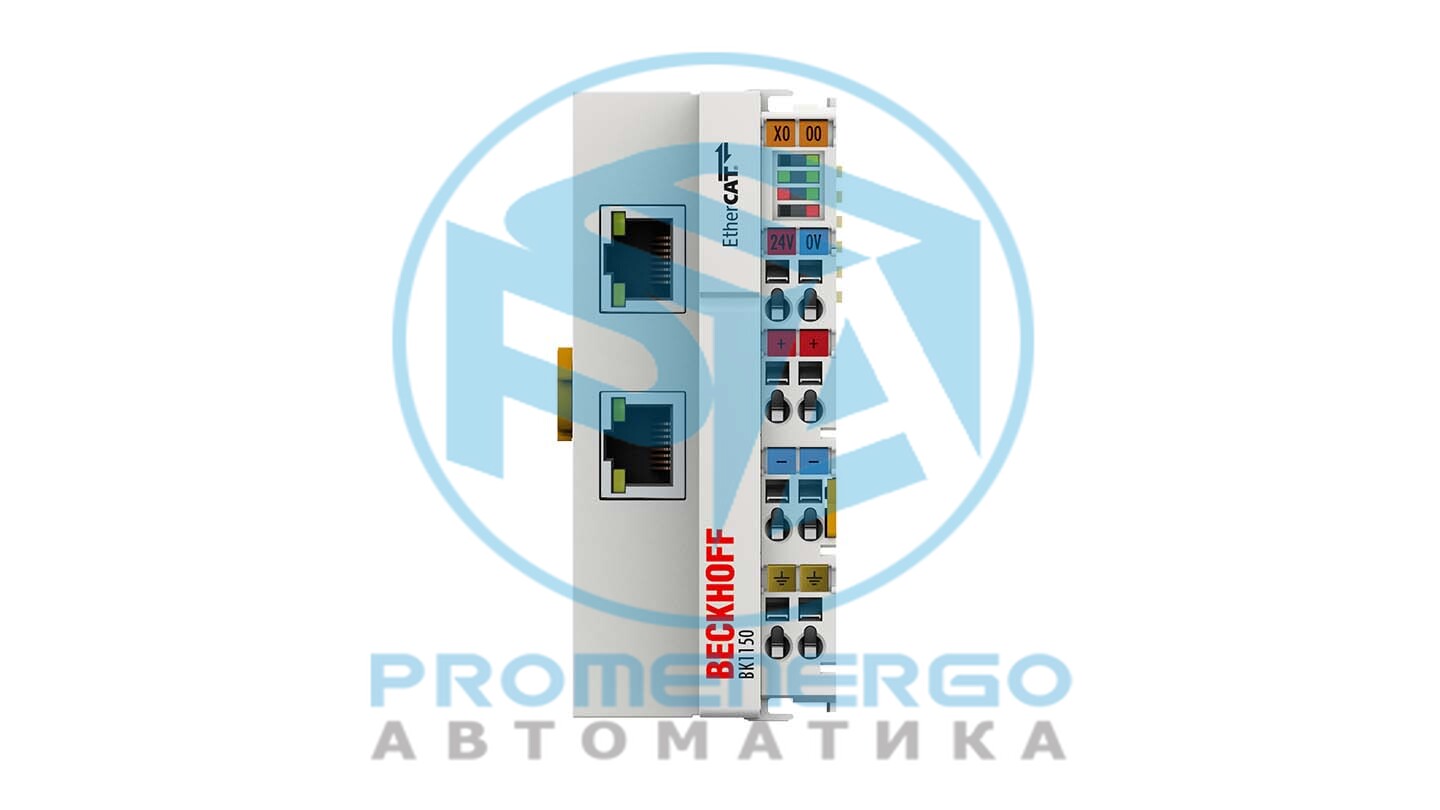

БК1150 | Компактный шинный копплер EtherCAT
Устройство сопряжения EtherCAT BK1150 является связующим звеном между протоколом EtherCAT на уровне полевой шины и модулями шины. Соединитель преобразует проходящие телеграммы...
Технические характеристики
Технические данные
| Количество автовокзалов | 64 (255 с расширением K-bus) |
|---|---|
| Макс. количество байтов полевой шины | 1024 байт ввода и 1024 байт вывода |
| Конфигурация | через KS2000 или EtherCAT (ADS) |
| Скорость передачи данных | 100 Мбит/с |
| Шинный интерфейс | 2 х RJ45 |
| Средство передачи данных | Кабель Industrial Ethernet (минимум Cat.5), экранированный |
| Источник питания | 24 В постоянного тока (-15%/+20%) |
| Входной ток | 70 мА + (общий ток K-шины)/4, 500 мА макс. |
| Пусковой ток | ок. 2,5 x непрерывный ток |
| Рекомендуемый предохранитель | ¤ 10 А |
| Питание по K-шине | 1750 мА |
| Силовые контакты | макс. 24 В пост. тока/макс. 10 А |
| Электрическая изоляция | 500 В (силовой контакт/напряжение питания/Ethernet) |
| Расстояние между станциями | 100 м (100BASE-TX) |
| Время передачи данных | тип. 0,01 мс в случае 10 модулей для 32-битных входов и выходов каждый (без времени работы K-шины) |
| Размеры (Ш х В х Г) | 44 мм х 100 мм х 68 мм |
| Масса | ок. 110 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 44 мм х 100 мм х 68 мм |
