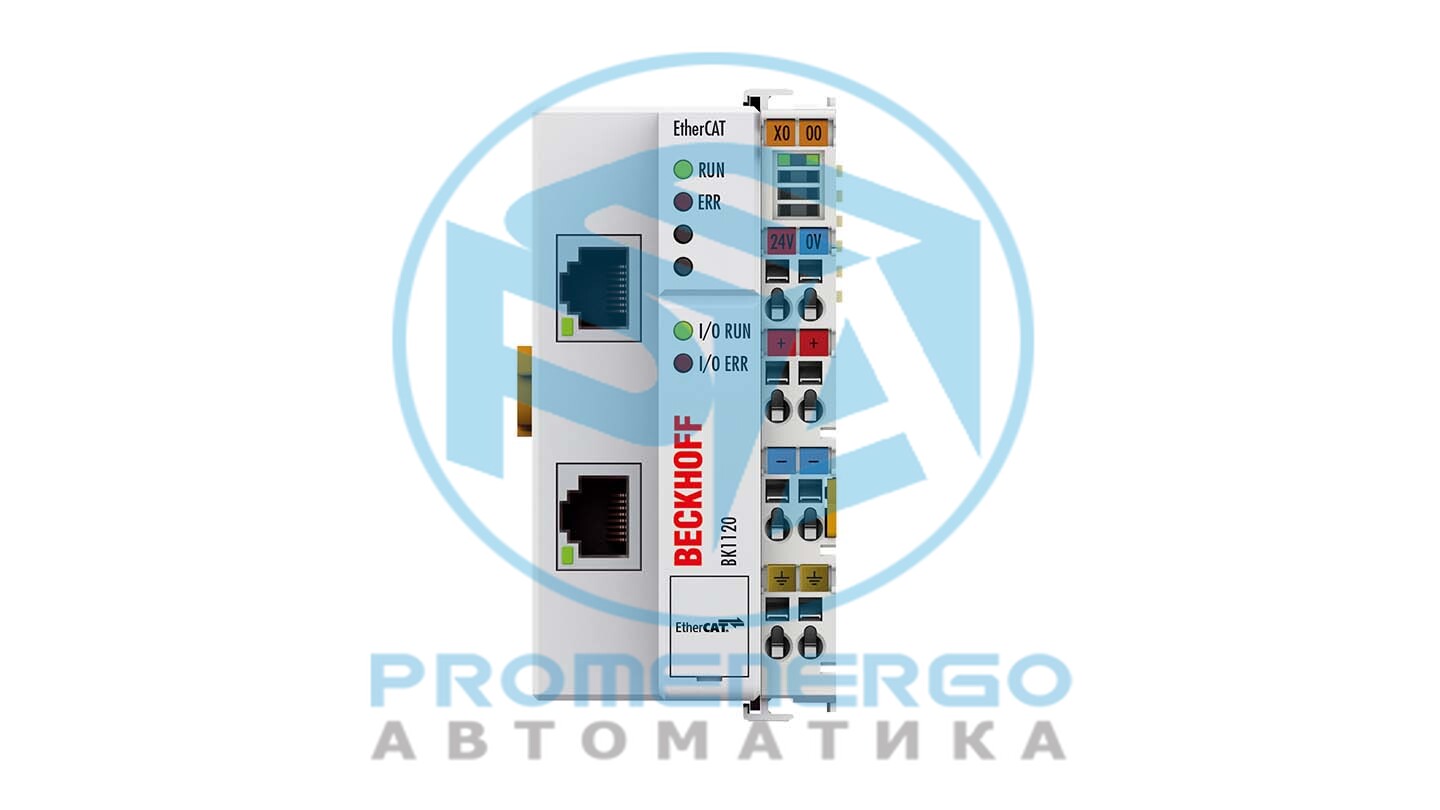

БК1120 | Копплер EtherCAT для стандартных модулей ввода-вывода

Устройство сопряжения EtherCAT BK1120 является связующим звеном между протоколом EtherCAT на уровне полевой шины и модулями шины. Соединитель преобразует проходящие телеграммы...

Технические характеристики

Технические данные

Количество автовокзалов	64 (255 с расширением K-bus)
Макс. количество байтов полевой шины	1024 байт ввода и 1024 байт вывода
Конфигурация	через KS2000 или EtherCAT (ADS)
Скорость передачи данных	100 Мбит/с
Шинный интерфейс	2 х RJ45
Средство передачи данных	Кабель Ethernet/EtherCAT Cat.5
Источник питания	24 В постоянного тока (-15%/+20%)
Входной ток	70 мА + (общий ток K-шины)/4, 500 мА макс.
Пусковой ток	ок. 2,5 x непрерывный ток
Рекомендуемый предохранитель	¤ 10 А
Питание по K-шине	1750 мА
Силовые контакты	макс. 24 В пост. тока/макс. 10 А
Электрическая изоляция	500 В (силовой контакт/напряжение питания/Ethernet)
Расстояние между станциями	100 м (100BASE-TX)
Время передачи данных	0,01 мс в случае 10 модулей для 32-битных входов и выходов каждый (без времени работы K-шины)
Масса	ок. 150 г
Рабочая температура	-25...+60°С
Температура хранения	-40...+85°С
Относительная влажность	95%, без конденсата
Устойчивость к вибрации/ударам	соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение	соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.	IP20/переменная
Разрешения/маркировка	CE, CCC, UL, ATEX, IECEx
Маркировка Ex	ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайна	компактный клеммный корпус с сигнальными светодиодами
Материал	поликарбонат
Установка	на DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощью	двойной слот и ключевое соединение
Маркировка	маркировка серии BZxxxx
Электропроводка	одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединения	s: 0,08?2,5? мм2, st: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Длина зачистки	8...9 мм
Силовые контакты токовой нагрузки	Я макс: 10 А
Размеры (Ш х В х Г)	51 мм х 100 мм х 69 мм

Соответствие материалов

Номер КАС.	7439-92-1
ДОСТИГНУТЬ СВХК	Вести
Приложение XVII REACH	совместимый
Приложение XIV REACH	совместимый
СЦИП №.	Отправка в SCIP в процессе
ПОП	совместимый
РоХС	соответствует освобождению
Освобождение от RoHS	6в: Медный сплав с массовой долей свинца до 4%, 7в-I: Свинцовосодержащие электрические и электронные компоненты в стеклянных и керамических материалах, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHS	www.beckhoff.com/china-rohs-io
CA Prop65	www.beckhoff.com/prop65
Отказ от ответственности	Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
