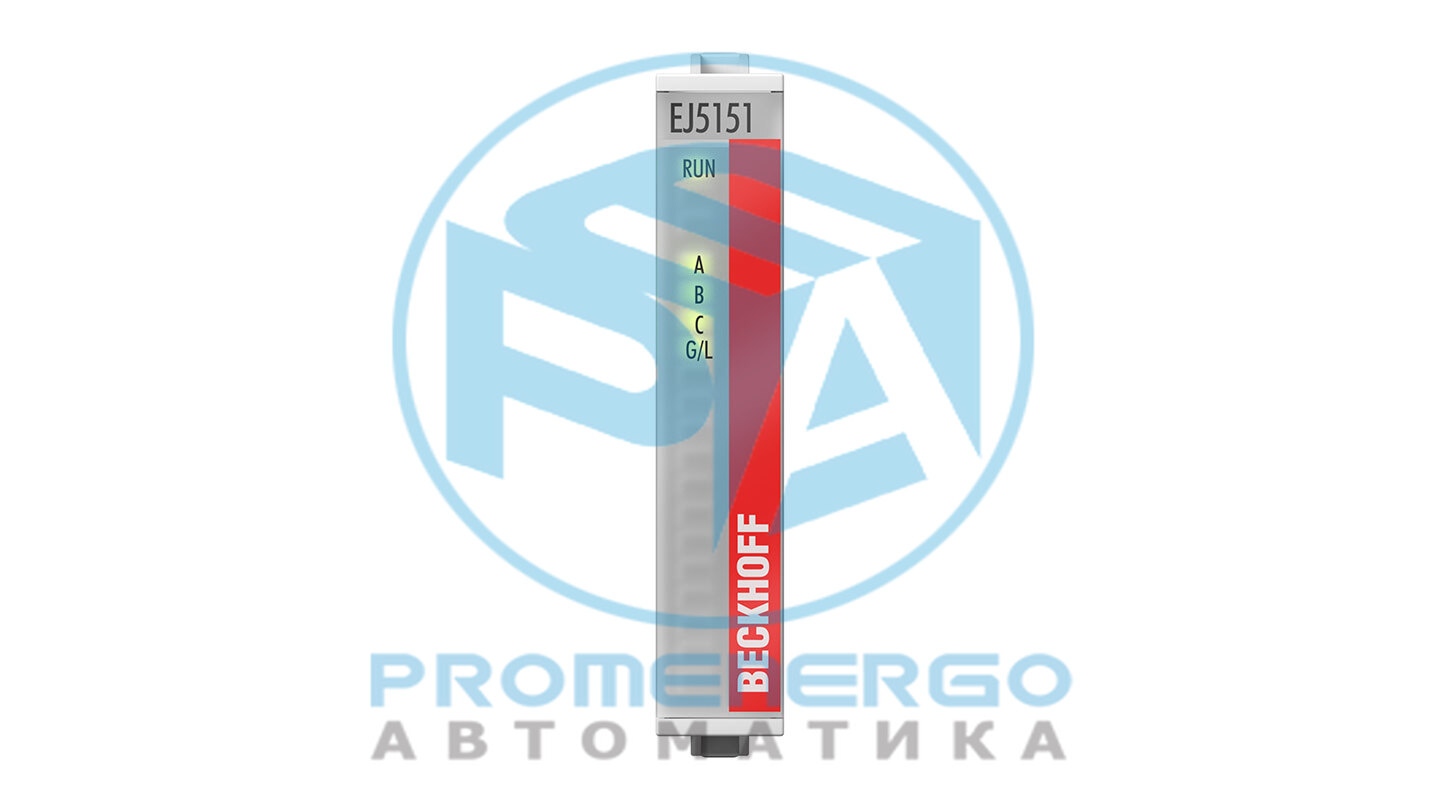

EJ5151 | Подключаемый модуль EtherCAT, 1-канальный интерфейс энкодера, инкрементный, 24 В постоянного тока HTL, 100 кГц
Подключаемый модуль EtherCAT EJ5151 представляет собой интерфейс для подключения инкрементального энкодера 24 В (24 В HTL) через плату распределения сигналов. Дополнительный...
Технические характеристики
Технические данные
| Технология | Интерфейс инкрементного энкодера, HTL 24 В пост. тока |
|---|---|
| Количество каналов | 1 |
| Подключение энкодера | 1 x A, B, C: несимметричное подключение 24 В: EN 61131-2, тип 1, ?0?: < 5 В пост. тока, ?1?: > 15 В пост. тока, тип. 5 мА |
| Дополнительные входы | вход защелки/затвора, 24 В постоянного тока |
| Рабочее напряжение энкодера | через плату распределения сигналов |
| Прилавок | 1 х 16/32 бит, переключаемый |
| Входная частота | макс. 400 000 шагов/с (при 4-кратной оценке), соответствует 100 кГц |
| Электроника напряжения питания | 24 В постоянного тока (через распределительный щиток сигналов) |
| Потребление тока | тип. 100 мА |
| Разрешение | Микроприращения 1/256 бит |
| Квадратурный декодер | 4-кратная оценка |
| Распределенные часы | да |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | функция вентиля или защелки, микроинкременты, временные метки фронтов, измерение длительности периода и частоты, реверсивные счетчики |
| Масса | ок. 30 г |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Масса | ок. 30 г |
|---|---|
| Степень защиты | IP20 |
| Материал | поликарбонат |
| Размеры | Ширина (одинарная) | 12 мм |
| Размеры | Высота | 66 мм |
| Размеры | Глубина | 55 мм |
| Установка | 2 20-контактных разъема на плате распределения сигналов |
| Механизм подключения | разъем для конкретного применения на плате распределения сигналов |
| Механическое кодирование | да |
| Положение кодирующих штифтов | 2, 5 |
