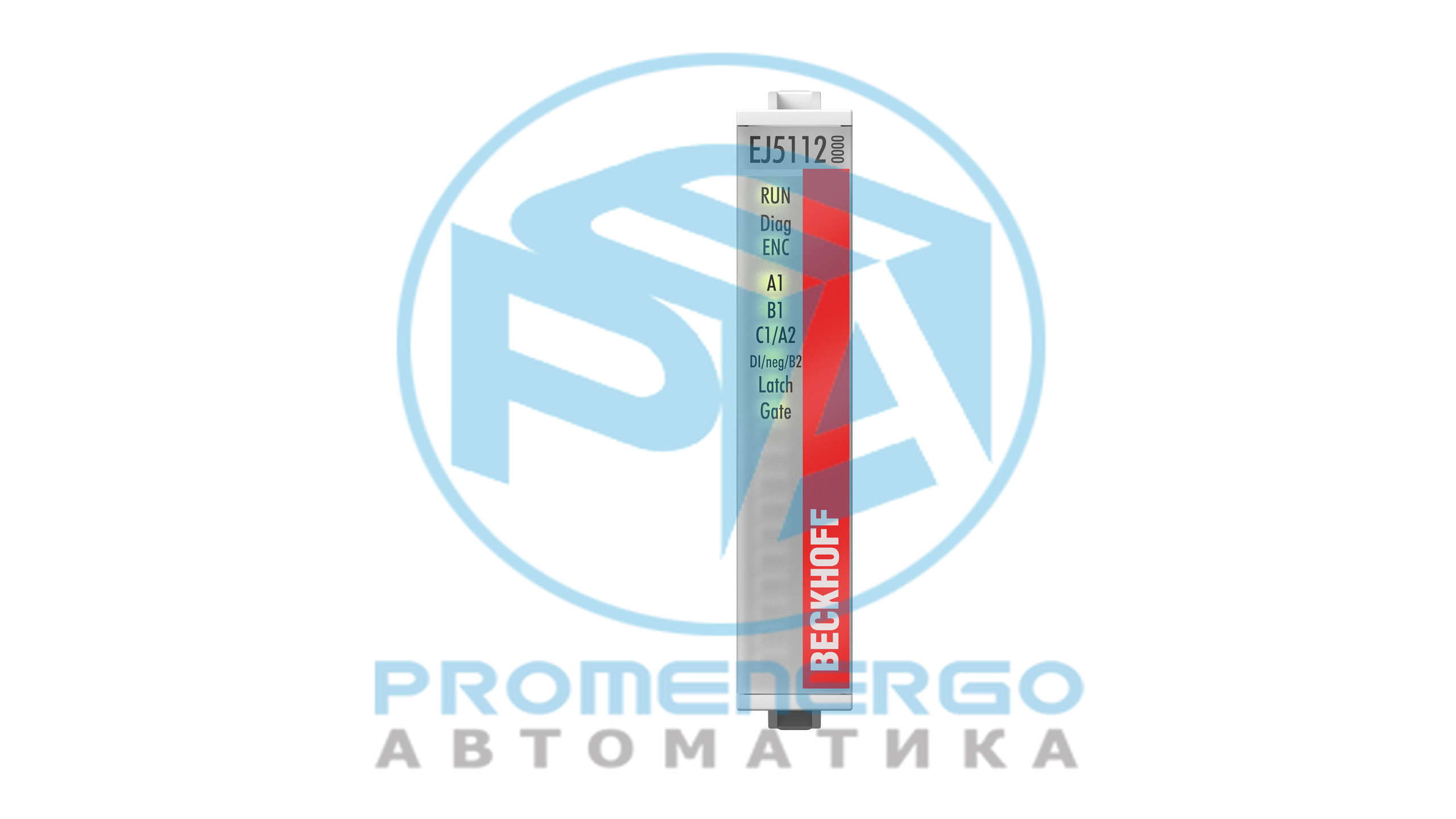

EJ5112 | Подключаемый модуль EtherCAT, 2-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422, TTL, открытый коллектор), 5 МГц, 2 x AB/1 x ABC
Подключаемый модуль EtherCAT EJ5112 представляет собой интерфейс для прямого подключения двух инкрементальных энкодеров с дорожками A и B или одного энкодера с дорожками A, B и...
Технические характеристики
Технические данные
| Технология | Интерфейс инкрементного энкодера, дифференциальный (RS422), несимметричный (TTL, открытый коллектор), счетчик, генератор импульсов |
|---|---|
| Количество каналов | 2 х (1 х А, В, С/2 х А, В) |
| Подключение энкодера | 1-канальный режим: дифференциальный вход (RS422): A, A?, B, B?, C, C? несимметричное подключение (TTL, открытый коллектор): A, B, C 2-канальный режим: дифференциальный вход (RS422): A, A?, B, B? несимметричное подключение (TTL, открытый коллектор): A, B счетчик, генератор импульсов: A, B |
| Дополнительные входы | защелка, затвор/защелка (24 В постоянного тока, T ON > 1 мкс), вход состояния (макс. 5 В постоянного тока, отрицательное переключение) |
| Рабочее напряжение энкодера | 5 В постоянного тока (по умолчанию), 12 В постоянного тока, 24 В постоянного тока, переключаемый, общий ток 0,3 А (генерируется силовыми контактами 24 В постоянного тока UP P) |
| Прилавок | 32 бита (по умолчанию), 16 бит переключаемый |
| Частота среза | RS422: 20 миллионов приращений/с с 4-кратной оценкой, что соответствует 5 МГц, TTL: 4 миллиона приращений/с с 4-кратной оценкой, что соответствует 1 МГц, открытый коллектор: 400 кило приращений/с с 4-кратной оценкой, что соответствует 100 кГц |
| Потребление тока | тип. 210 мА |
| Потребление тока от U P | тип. 10 мА + нагрузка |
| Разрешение | Микроприращения 1/256 бит |
| Квадратурный декодер | 4-кратная оценка (по умолчанию), 2-кратная, 1-кратная оценка переключаемая |
| Распределенные часы | да |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Масса | ок. 30 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Масса | ок. 30 г |
|---|---|
| Степень защиты | IP20 |
| Материал | поликарбонат |
| Размеры | Ширина (одинарная) | 12 мм |
| Размеры | Высота | 66 мм |
| Размеры | Глубина | 55 мм |
| Установка | 2 20-контактных разъема на плате распределения сигналов |
| Механизм подключения | разъем для конкретного применения на плате распределения сигналов |
| Механическое кодирование | да |
| Положение кодирующих штифтов | 2, 5 |
