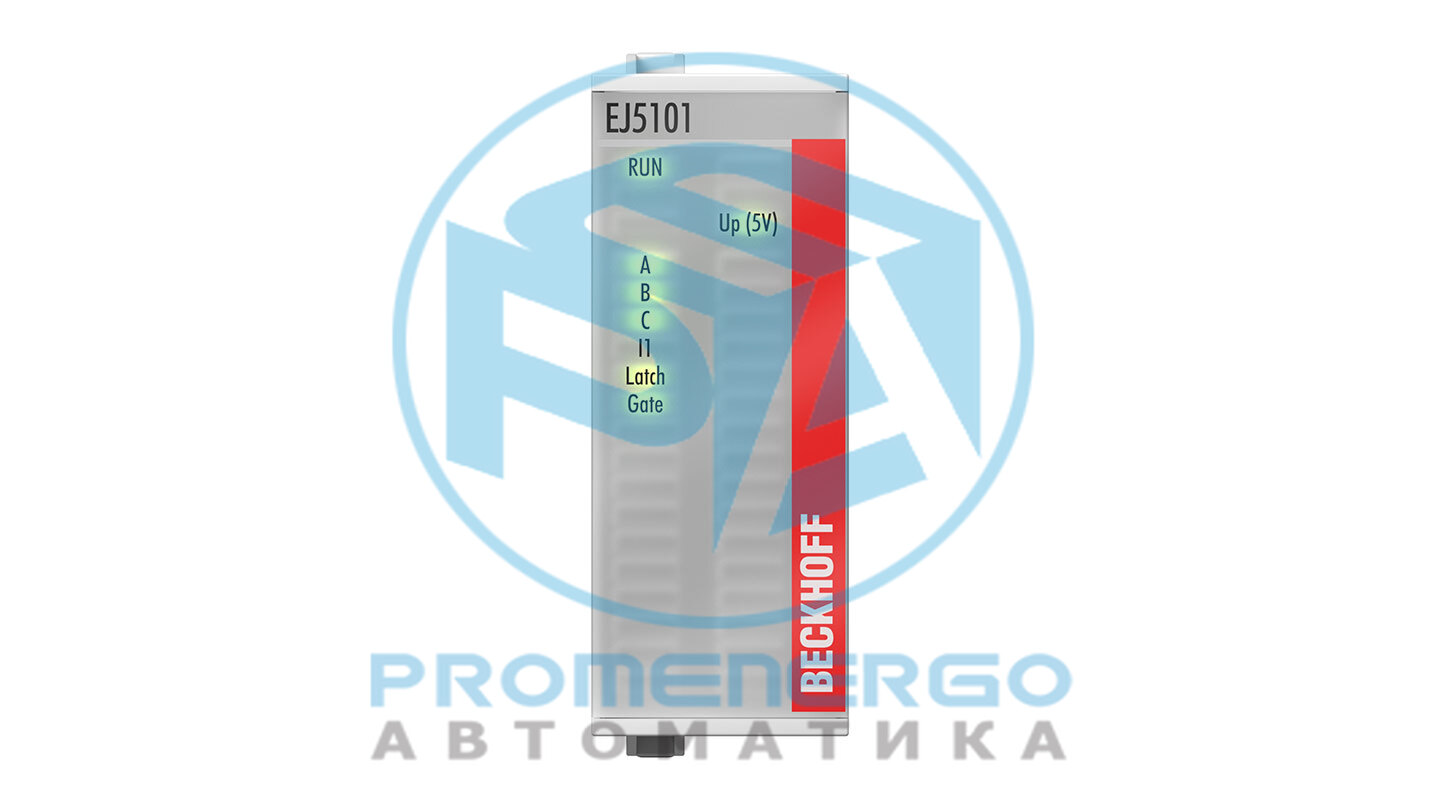

EJ5101 | Подключаемый модуль EtherCAT, 1-канальный интерфейс энкодера, инкрементный, 5 В постоянного тока (DIFF RS422, TTL), 1 МГц
Подключаемый модуль EtherCAT EJ5101 представляет собой интерфейс для прямого подключения инкрементных энкодеров с дифференциальными сигналами (RS422) или несимметричными TTL...
Технические характеристики
Технические данные
| Технология | Интерфейс инкрементного энкодера, дифференциальный (RS422), несимметричный (TTL), счетчик, генератор импульсов |
|---|---|
| Количество каналов | 1 |
| Подключение энкодера | 1 x A, B, C: дифференциальные входы (RS422): A, A (инв), B, B (инв), C, C (инв), несимметричное подключение (TTL): A, B, C, счетчик, генератор импульсов: A, B |
| Дополнительные входы | вход состояния 5 В постоянного тока, вход затвора/защелки 24 В постоянного тока |
| Рабочее напряжение энкодера | 5 В постоянного тока/макс. 0,5 А |
| Прилавок | 1 х 16/32 бит, переключаемый |
| Входная частота | макс. 4 миллиона шагов/с с 4-кратной оценкой, что эквивалентно 1 МГц |
| Электроника напряжения питания | 24 В постоянного тока (через распределительный щиток сигналов) |
| Потребляемый ток | тип. 20 мА + нагрузка |
| Потребление тока | тип. 130 мА |
| Разрешение | Микроприращения 1/256 бит |
| Квадратурный декодер | 4-кратная оценка |
| Распределенные часы | да |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | обнаружение обрыва провода, функция защелки и стробирования, измерение длительности периода и частоты, микроприращения, отметка времени фронтов, фильтры |
| Масса | ок. 50 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Масса | ок. 50 г |
|---|---|
| Степень защиты | IP20 |
| Материал | поликарбонат |
| Размеры | Ширина (одинарная) | 24 мм |
| Размеры | Высота | 66 мм |
| Размеры | Глубина | 55 мм |
| Установка | 2 20-контактных разъема на плате распределения сигналов |
| Механизм подключения | разъем для конкретного применения на плате распределения сигналов |
| Механическое кодирование | да |
| Положение кодирующих штифтов | 2, 5 |
