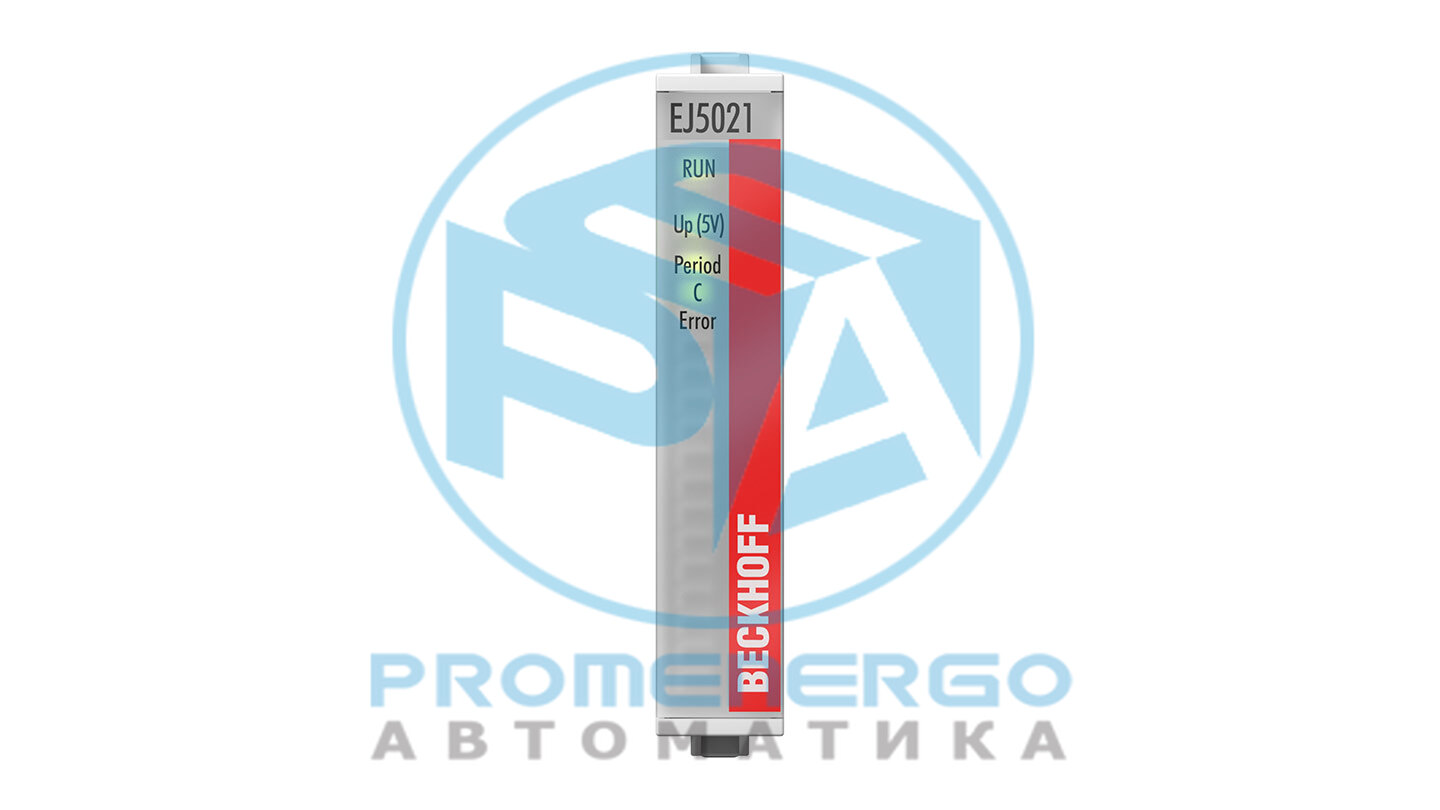

EJ5021 | Подключаемый модуль EtherCAT, 1-канальный интерфейс энкодера, SinCos, 1 В PP
Вставной модуль EtherCAT EJ5021 используется для прямого подключения измерительного зонда или энкодера с синусоидальным дифференциальным выходным напряжением 1 ВPP...
Технические характеристики
Технические данные
| Количество каналов | 1 |
|---|---|
| Технология подключения | Интерфейс энкодера SinCos для дифференциальных сигналов 1 В PP |
| Подключение энкодера | 1 x A, B, C: дифференциальные входы 1 В (размах): A, A? (инв.), B, B? (инв.), C,C? (инв.) |
| Рабочее напряжение энкодера | 5 В постоянного тока/макс. 0,5 А (генерируется от U P 24 В постоянного тока) |
| Прилавок | макс. 24 бит (регулируемый) |
| Входная частота | 250 кГц @ 10 бит (частота дискретизации 70 МГц) |
| Электроника напряжения питания | 24 В постоянного тока (через распределительный щиток сигналов) |
| Потребление тока | тип. 140 мА |
| Потребление тока от U P | тип. 10 мА + нагрузка |
| Разрешение | макс. 13 бит, 8192 шага за период |
| Распределенные часы | да |
| Электрическая изоляция | 500 В (E-шина/потенциал поля) |
| Специальные возможности | фиксация, сброс, изменение направления счета, распознавание ошибок по амплитуде и частоте, разрешение периода в зависимости от частоты, частотомер макс. 24 бит |
| Масса | ок. 30 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE |
Данные о жилье
| Масса | ок. 30 г |
|---|---|
| Степень защиты | IP20 |
| Материал | поликарбонат |
| Размеры | Ширина (одинарная) | 12 мм |
| Размеры | Высота | 66 мм |
| Размеры | Глубина | 55 мм |
| Установка | 2 20-контактных разъема на плате распределения сигналов |
| Механизм подключения | разъем для конкретного применения на плате распределения сигналов |
| Механическое кодирование | да |
| Положение кодирующих штифтов | 2, 5 |
