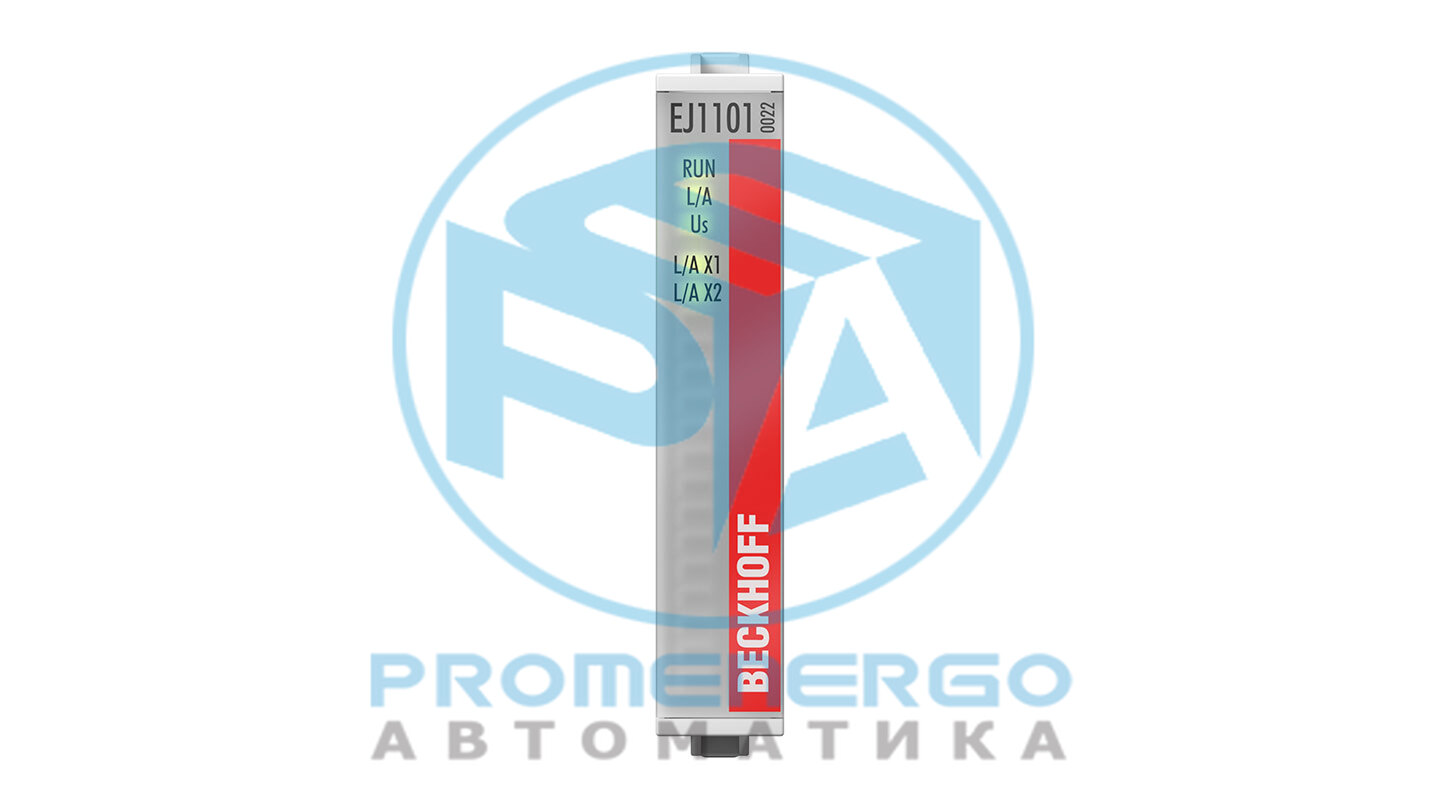

EJ1101-0022 | Сменный модуль EtherCAT, устройство сопряжения EtherCAT, интерфейс внешней шины, отдельный источник питания
Устройство сопряжения EtherCAT EJ1101-0022 является связующим звеном между протоколом EtherCAT на уровне полевой шины и подключаемыми модулями EtherCAT. Внешние розетки RJ45...
Технические характеристики
Технические данные
| Задача в системе EtherCAT | подключение сменных модулей EtherCAT (EJxxxx) к сетям 100BASE-TX EtherCAT |
|---|---|
| Расстояние между станциями | макс. 100 м (100BASE-TX) |
| Средство передачи данных | Кабель Industrial Ethernet/EtherCAT (минимум Cat.5), экранированный |
| ID-переключатель | внешний (опционально, не входит в комплект) |
| Диагностика | повышенное/пониженное напряжение через EtherCAT CoE |
| Протокол | EtherCAT |
| Задерживать | тип. 1 мкс |
| Скорость передачи данных | 100 Мбит/с |
| Шинный интерфейс | штекерный разъем на плате распределения сигналов, напр. 2 х RJ45 |
| Источник питания | 24 В постоянного тока (-15%/+20%) |
| Потребление тока | тип. 310 мА |
| Питание по току | внешний через EJ94xx |
| Электрическая изоляция | 500 В (силовой контакт/напряжение питания/Ethernet) |
| Масса | ок. 30 г |
| Рабочая температура | -25...+60°С |
| Температура хранения | -40...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Масса | ок. 60 г |
|---|---|
| Степень защиты | IP20 |
| Материал | поликарбонат |
| Размеры | Ширина (одинарная) | 12 мм |
| Размеры | Высота | 66 мм |
| Размеры | Глубина | 55 мм |
| Установка | 2 20-контактных разъема на плате распределения сигналов |
| Технология подключения | специальный разъем на плате распределения сигналов, |
| Механическое кодирование | нет |
