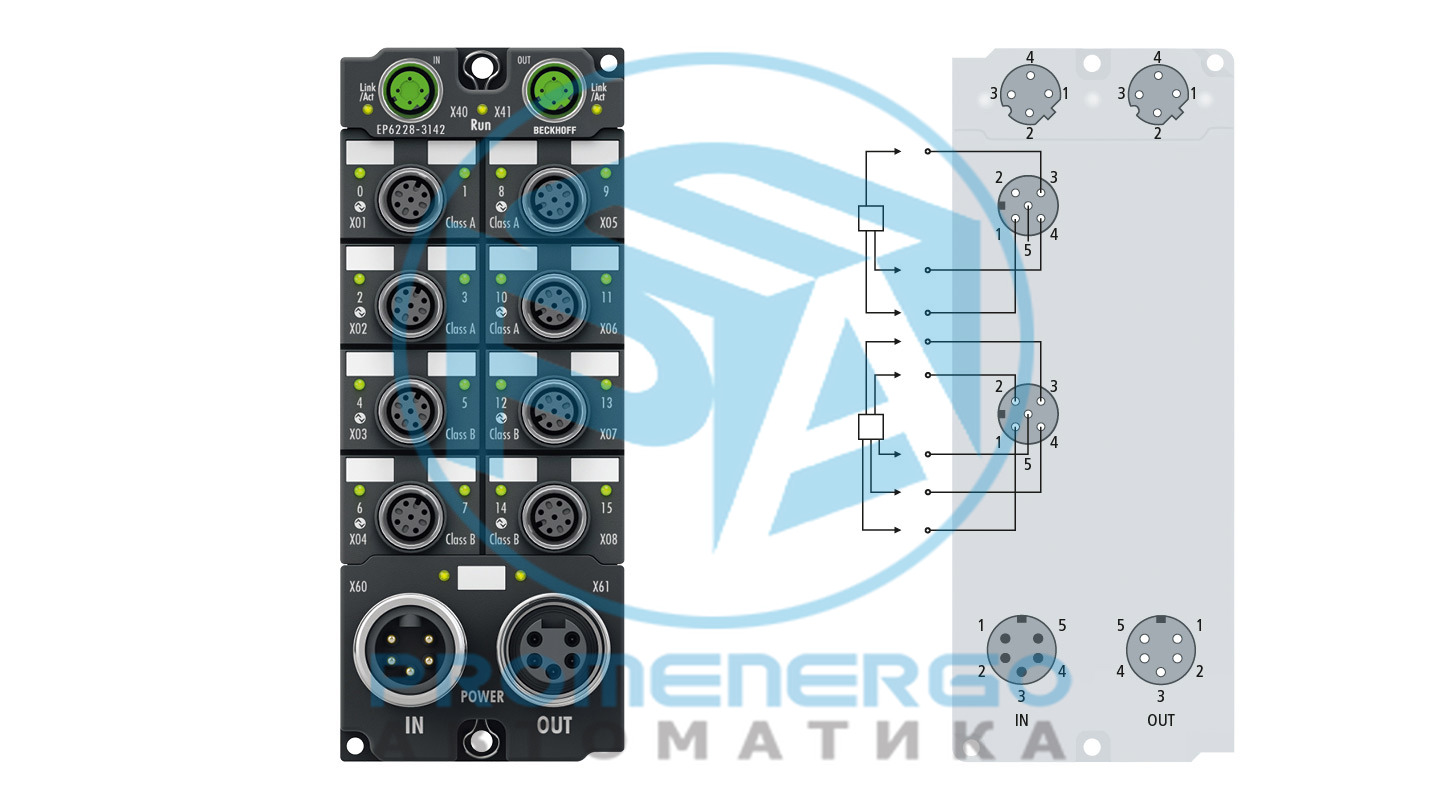

EP6228-3142 | EtherCAT Box, 8-канальный интерфейс связи + 4-канальный цифровой вход, IO-Link, ведущий, класс A, класс B, M12
EP6228-3142 | EtherCAT Box, 8-канальный интерфейс связи + 4-канальный цифровой вход, IO-Link, ведущий, класс A, класс B, M12
Модуль IO-Link EP6228-3142 позволяет подключать до восьми устройств IO-Link, например Модули, исполнительные механизмы, датчики или их комбинации IO-Link....
Технические характеристики
Технические данные
Протокол
EtherCAT
Шинный интерфейс
2 гнезда M12, 4-контактные, кодировка D
Скорость передачи
4,8 кбод, 38,4 кбод и 230,4 кбод
Технология подключения
Розетка M12, 5-контактная, кодировка А
Количество входов
4 цифровых входа
Номинальное входное напряжение
24 В постоянного тока (-15%/+20%)
Входной фильтр
10 мкс
Напряжение сигнала ?0?
-3...+5 В
Напряжение сигнала ?1?
11...30 В (EN 61131-2, тип 3)
Входной ток
тип. 3 мА (EN61131-2, тип 3)
Версия спецификации
IO-Link V1.1, 4 порта класса A, 4 порта класса B
Интерфейсы IO-Link
8
Номинальное напряжение
24 В постоянного тока (-15%/+20%)
Распределенные часы
???
Питание датчика IO-Link L+
24 В постоянного тока, 1,4 А на порт, 5,6 А
Дополнительная мощность IO-Link P24
24 В постоянного тока, макс. 4,0 А на порт, 4,0 А на 2 порта каждый для класса B
Порты класса А: 1, 2, 5, 6; Порты класса B: 3, 4, 7, 8
Масса
ок. 440 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.
IP65/66/67 (соответствует EN 60529)/переменный
Разрешения/маркировка
CE, UL (в стадии подготовки)
Данные о жилье
Размеры (Ш х В х Г)
60 мм х 150 мм х 26,5 мм
Материал
ПА6 (полиамид)
Установка
2 крепежных отверстия диаметром 3,5 мм для М3; 2 крепежных отверстия диаметром 4,5 мм для M4
Соответствие материалов
Номер КАС.
7439-92-1, 115-86-6
ДОСТИГНУТЬ СВХК
Свинец, трифенилфосфат
Приложение XVII REACH
совместимый
Приложение XIV REACH
совместимый
СЦИП №.
Отправка в SCIP в процессе
ПОП
совместимый
РоХС
соответствует освобождению
Освобождение от RoHS
6a-I: Свинец в стали с максимальной массовой долей свинца 0,35 %, 6c: Медный сплав с массовой долей свинца до 4 %, 7c-I: Свинцовосодержащие электрические и электронные компоненты из стекла и керамических материалов, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHS
www.beckhoff.com/china-rohs-io
CA Prop65
www.beckhoff.com/prop65
Отказ от ответственности
Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
