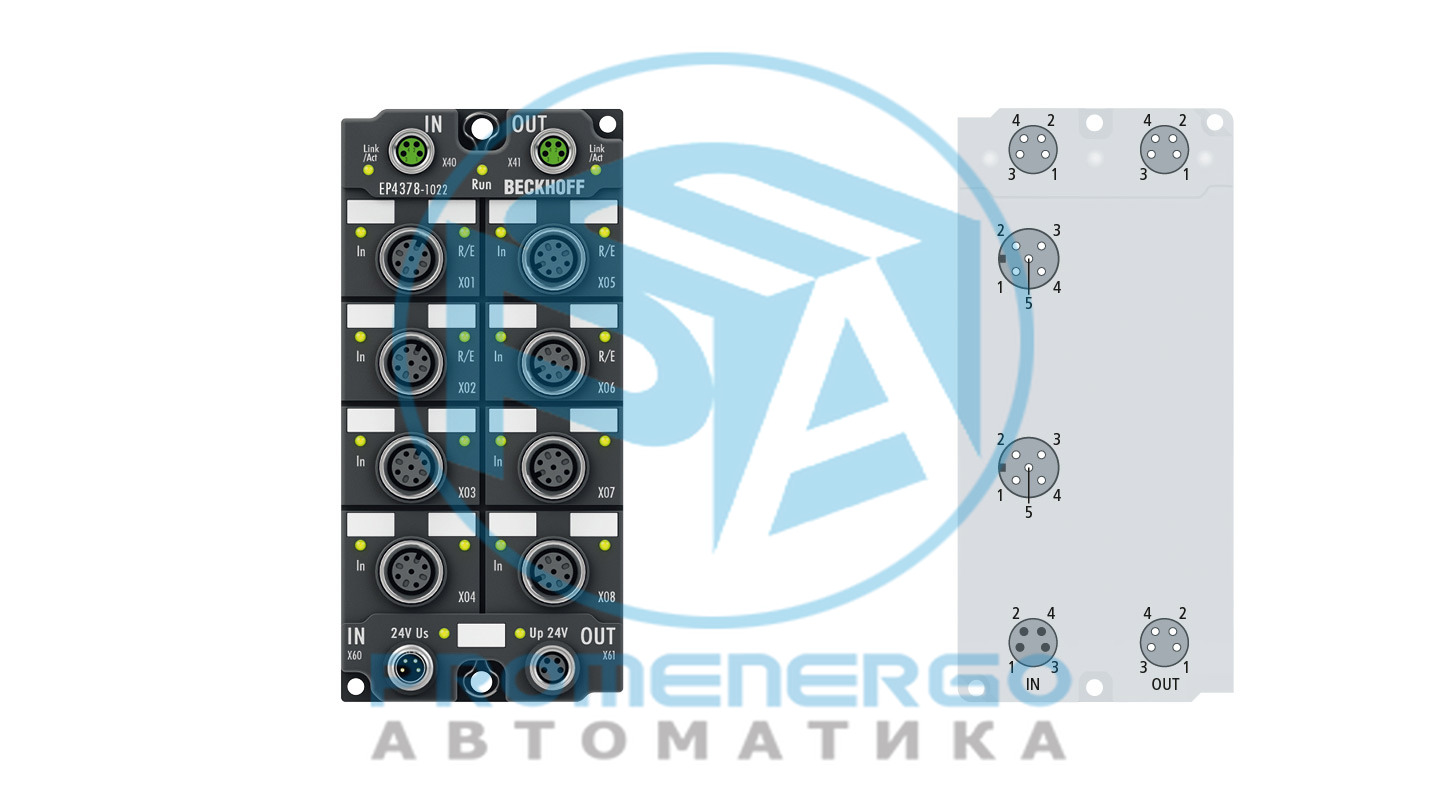

Блок EtherCAT EP4378-1022 обеспечивает комбинацию четырех аналоговых входов и четырех аналоговых выходов, а также восьми цифровых входов/выходов. Аналоговые каналы...
Технические характеристики
Технические данные
Протокол
EtherCAT
Шинный интерфейс
2 гнезда M8, 4-контактные, с кодировкой А, экранированные
Количество выходов
4 аналоговых, 8 цифровых
Количество входов
4 аналоговых, 8 цифровых
Входные/выходные соединения
M12 x 1, 5-контактный, кодировка А
Тип сигнала
-10/0...+10 В | -20/0/4...+20 мА, параметрируется для каждого канала
Нагрузка
выход: > 5 кОм | 350 О(C)
Внутреннее сопротивление
вход: > 200 кОм | тип. 85 Ом + напряжение на диоде
Разрешение
16 бит
Время конвертации
вход: ~ 100 мкс, выход: ~ 40 мкс
Ошибка измерения/неопределенность
вход: < 0,3 %, выход: < 0,1 % (каждый относительно значения полной шкалы)
Поставка привода
от вспомогательного напряжения U P , макс. 0,5 А, полная защита от короткого замыкания
комбинированный модуль, параметрируемый по току или напряжению для каждого канала
Масса
ок. 250 г
Рабочая температура
-25...+60°С
Температура хранения
-40...+85°С
Устойчивость к вибрации/ударам
соответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучение
соответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.
IP65/66/67 (соответствует EN 60529)/переменный
Разрешения/маркировка
CE, УЛ
Данные о жилье
Размеры (Ш х В х Г)
60 мм х 126 мм х 26,5 мм
Материал
ПА6 (полиамид)
Установка
2 крепежных отверстия диаметром 3,5 мм для М3; 2 крепежных отверстия диаметром 4,5 мм для M4
Соответствие материалов
Номер КАС.
7439-92-1, 115-86-6
ДОСТИГНУТЬ СВХК
Свинец, трифенилфосфат
Приложение XVII REACH
совместимый
Приложение XIV REACH
совместимый
СЦИП №.
Отправка в SCIP в процессе
ПОП
совместимый
РоХС
соответствует освобождению
Освобождение от RoHS
7c-I: Электрические и электронные компоненты, содержащие свинец, из стекла и керамики, за исключением диэлектрической керамики в конденсаторах.
Китай-RoHS
www.beckhoff.com/china-rohs-io
CA Prop65
www.beckhoff.com/prop65
Отказ от ответственности
Насколько нам известно, это заявление и содержащаяся выше информация являются точными и основаны на информации, полученной нами от наших поставщиков. Эта информация соответствует действующим технологическим стандартам и технической документации наших поставщиков. Отсутствие веществ не проверяется компанией Beckhoff Automation посредством аналитических тестов. Любая информация, содержащаяся в этом документе, адресованная нашим клиентам, регулируется положениями и условиями, изложенными в действующем клиентском соглашении. Применяются наши общие положения и условия.
