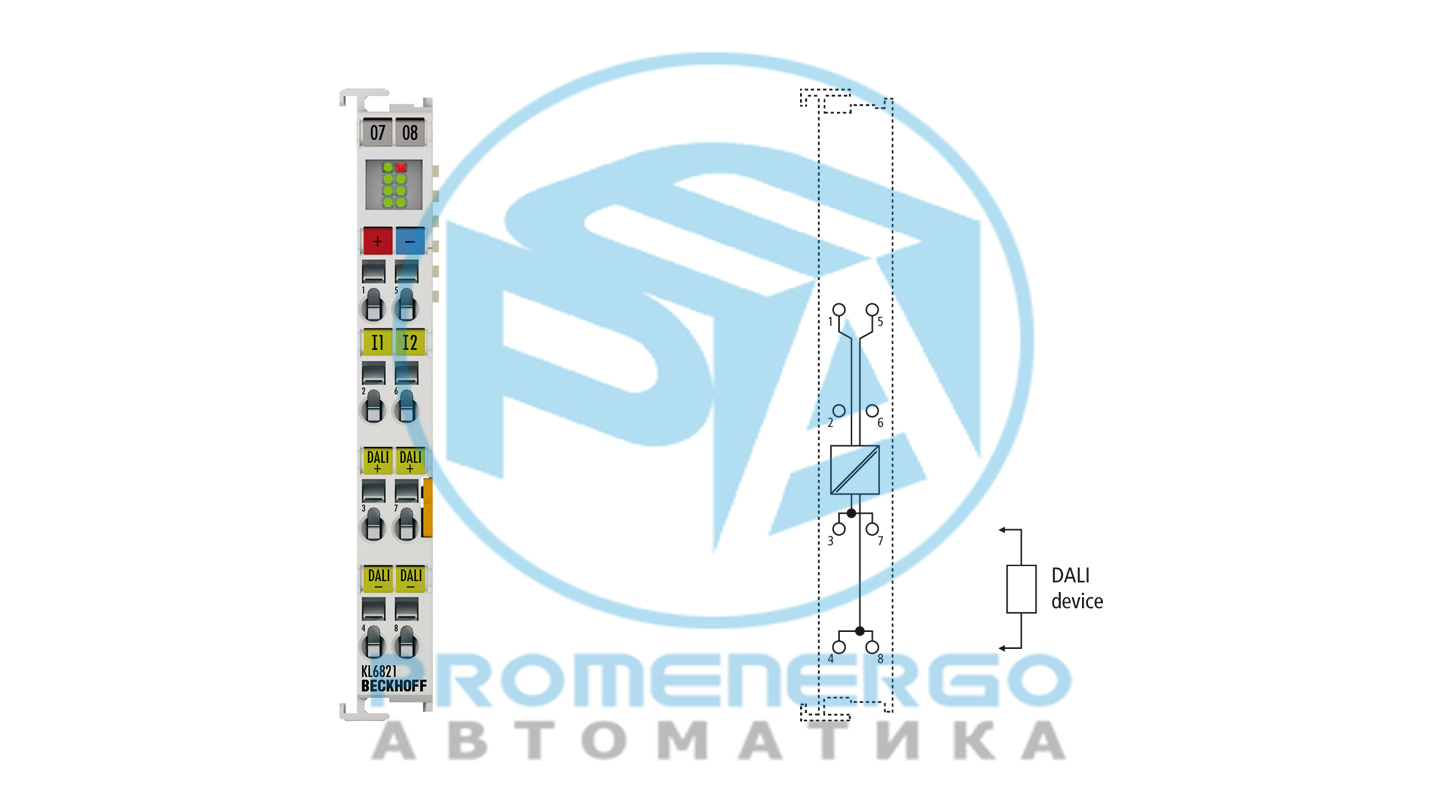

КЛ6821 | Шинный терминал, 1-канальный интерфейс связи, DALI/DALI-2, главный/источник питания
KL6821 позволяет подключать до 64 ведомых устройств DALI/DALI-2 и 64 устройств ввода DALI-2. Программное обеспечение KS2000 обеспечивает простую настройку через ПК...
Технические характеристики
Технические данные
| Технология | ДАЛИ-2 |
|---|---|
| Количество каналов | 1 |
| Ведомые/группы | макс. 64 устройства управления DALI (балласты) и макс. 64 устройства управления (устройства ввода/контроллер приложений) |
| Стандарт передачи данных | ДАЛИ + ДАЛИ-2 |
| Каналы передачи данных | 1 |
| Скорость передачи данных | 1200 бод |
| Потребление тока K-bus | тип. 55 мА |
| Силовые контакты потребления тока | ??? |
| Электрическая изоляция | 500 В (K-шина/DALI-шина) |
| Разрядность образа процесса | ввод/вывод: по 6 байт каждый |
| Конфигурация | через копплер или контроллер |
| Номинальное напряжение | 24 В постоянного тока (-15%/+20%) |
| Входное напряжение | 24 В постоянного тока (-15 %/+20 %) |
| Напряжение изоляции | DALI-bus/K-bus: 1500 В постоянного тока, DALI-bus/силовые контакты: 1500 В постоянного тока |
| источник питания DALI | макс. 250 мА (можно отключить) |
| Гарантированный выходной ток | 220 мА |
| Устойчивость к импульсному напряжению | постоянная нагрузка 275 В переменного тока, среднеквадратичное значение |
| Специальные возможности | 2 цифровых входа для упрощенной установки; Библиотека TwinCAT: TwinCAT PLC DALI |
| Масса | ок. 80 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
