КЛ6781 | Шинный терминал, 1-канальный интерфейс связи, M-Bus, ведущий

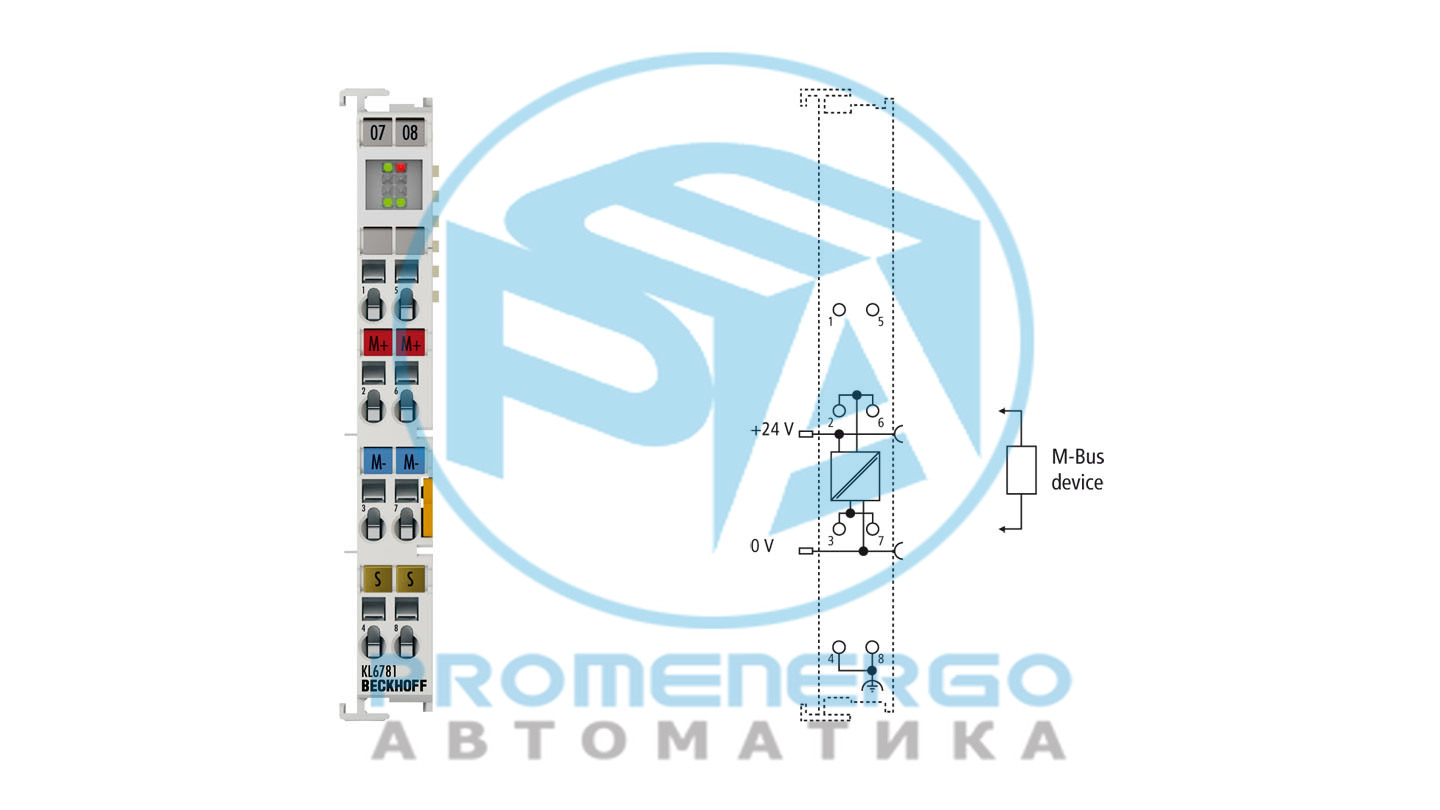

Главный терминал M-Bus KL6781 обеспечивает прямое подключение устройств M-Bus. M-Bus (Meter Bus) - это полевая шина для сбора данных о потреблении...
Технические характеристики
Технические данные
| Технология | М-автобус |
|---|---|
| Стандарт передачи данных | Физика M-Bus |
| Каналы передачи данных | 1 |
| Устройства M-Bus | макс. 40 стандартных нагрузок, каждая с потреблением тока 1,5 мА. |
| Скорость передачи данных | 300-9600 бод (по умолчанию 2400 бод) |
| Доступ к автобусу | режим ведущий-подчиненный (опрос) |
| Длина кабеля | макс. 300 м |
| Потребление тока K-bus | тип. 65 мА |
| Силовые контакты потребления тока | макс. 250 мА |
| Защита от короткого замыкания | да |
| Электрическая изоляция | 500 В (K-шина/M-шина) |
| Разрядность образа процесса | ввод/вывод: 24 байта |
| Конфигурация | TwinCAT (функциональные блоки M-Bus) |
| Номинальное напряжение | 24 В постоянного тока (-10%/+8%) |
| Входное напряжение | 24 В постоянного тока (-10%/+8%) |
| Специальные возможности | Библиотека TwinCAT: TwinCAT PLC M-Bus |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/см. документацию |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
