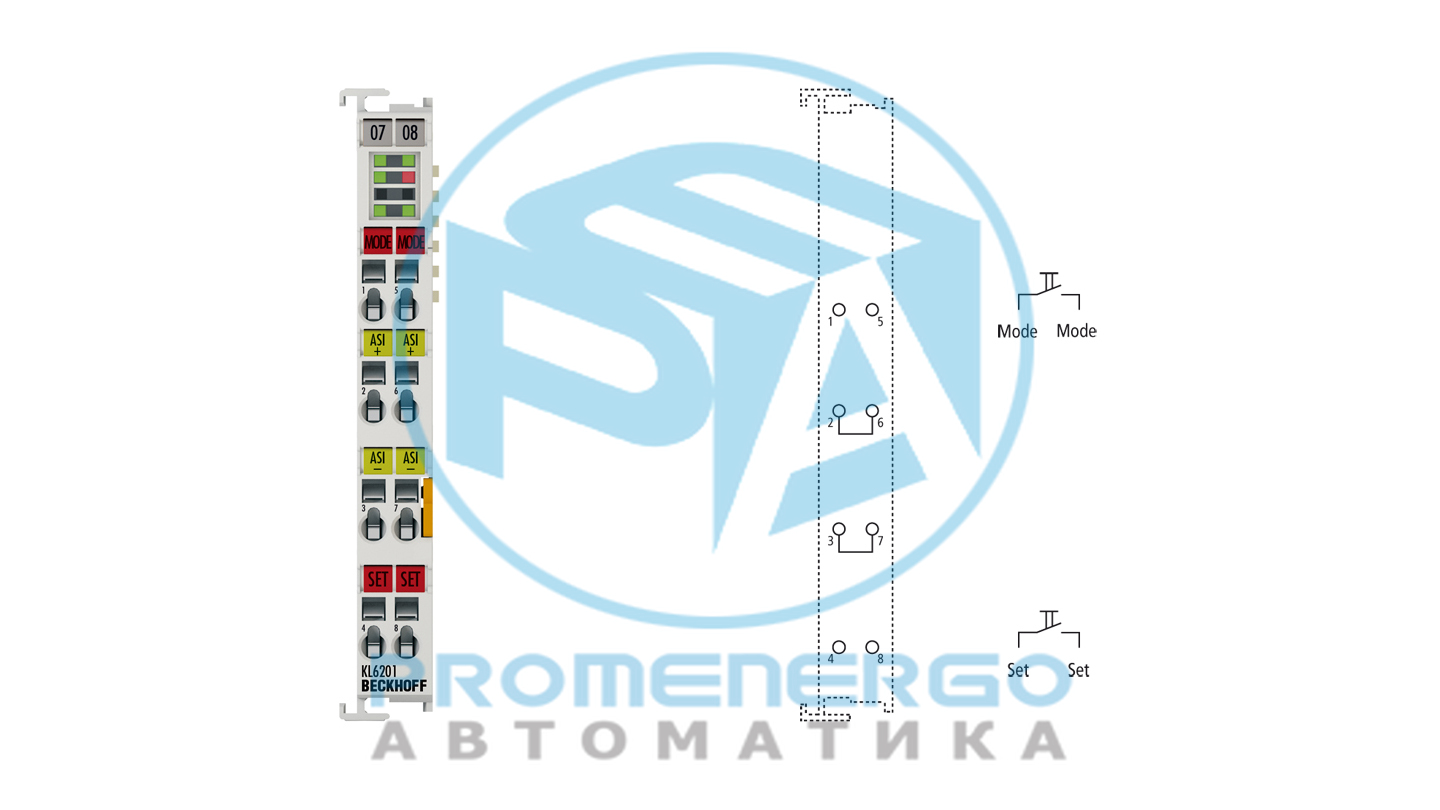

КЛ6201 | Шинный терминал, 1-канальный интерфейс связи, ASi, ведущий, без силовых контактов

Главный терминал AS-Interface является расширенным ведущим устройством согласно профилю M3 и обеспечивает прямое подключение подчиненных устройств AS-Interface. Совместимость с AS-интерфейсом...

Технические характеристики

Технические данные

ТехнологияГлавный терминал AS-интерфейса (M3)
Количество каналов1
Количество рабов31 для версии 2.0, 62 для версии 2.1
Версия спецификацииAS-Интерфейс V 2.0, V 2.1
Типы рабовцифровые и аналоговые
Диагностикасбой питания, сбой ведомого устройства, ошибка параметрирования
Назначение адреса AS-интерфейсачерез конфигурацию или автоматически
Время цикламакс. 5 мс (31 устройство)
Связь2 линии с использованием подпружиненной технологии
Потребление тока K-busтип. 55 мА (K-шина), тип. 60 мА (AS-интерфейс)
Силовые контакты потребления тока? (без силовых контактов)
Электрическая изоляция500 В (AS-интерфейс/K-шина)
Силовые контактынет
Разрядность образа процессапо выбору: 12 байт, 22 байта или 38 байт, из которых 6 байт интерфейса параметров
Конфигурациячерез интерфейс параметров полевой шины, DP-V1 или копплер через KS2000
Массаок. 55 г
Рабочая температура0...55°С
Температура хранения-25...+85°С
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Подключаемый уровень проводкидля всех автовокзалов KSxxxx
Разрешения/маркировкаCE, CCC, UL, ATEX, IECEx
Маркировка ExATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)12 мм x 100 мм x 68 мм

Информация для заказа

КЛ6201Шинный терминал, 1-канальный интерфейс связи, ASi, ведущий, без силовых контактов
КЛ6201-0010Шинный терминал, 1-канальный интерфейс связи, ASi, ведущий, предварительно настроен на 22 байта интерфейса K-bus, поддерживает до 31 ведомого устройства AS-Interface (2 цикла K-bus), без силовых контактов
КЛ6201-0011Шинный терминал, 1-канальный интерфейс связи, ASi, ведущий, предварительно установлен на 38 байт интерфейса K-bus, поддерживает до 62 ведомых устройств AS-Interface (4 цикла K-bus), без силовых контактов
