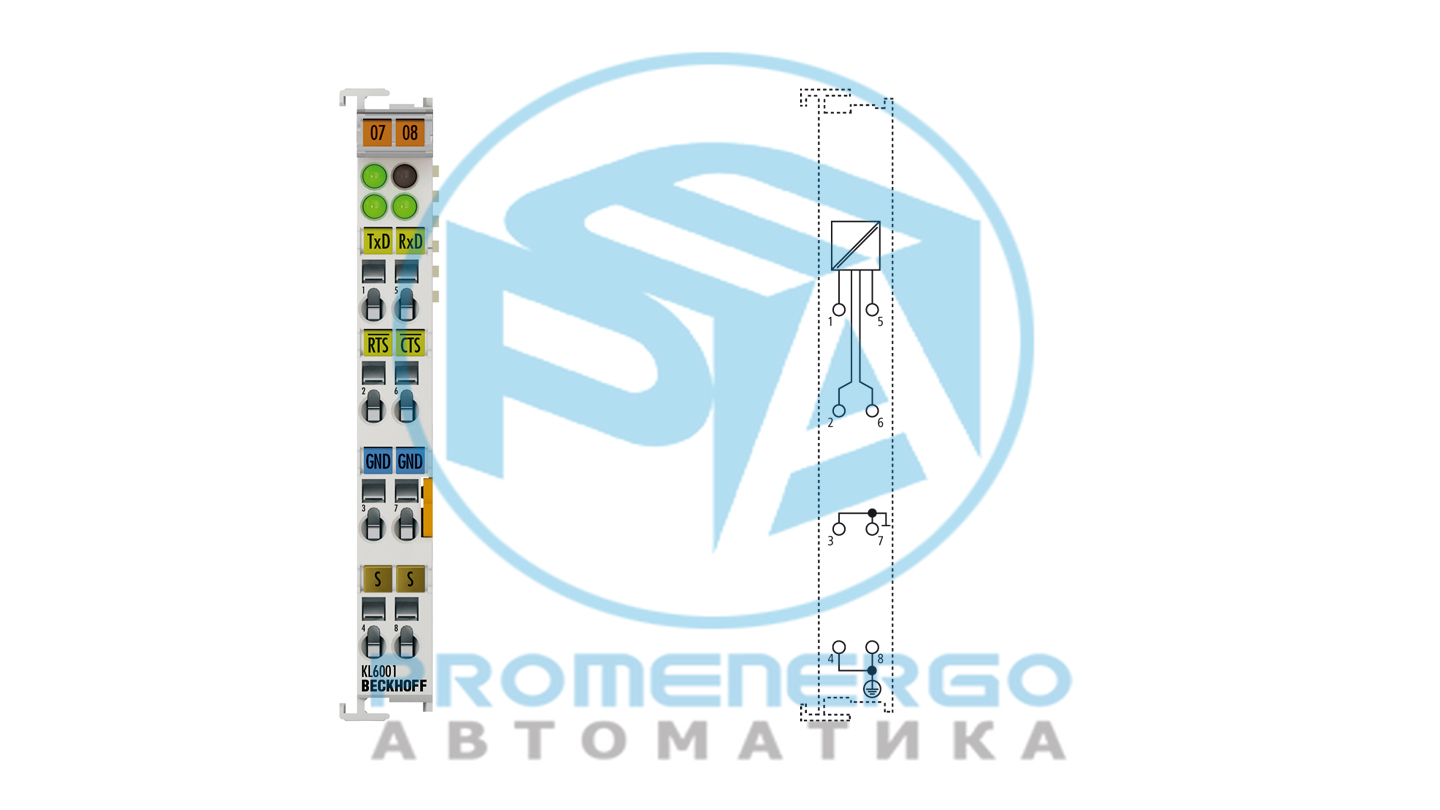

КЛ6001 | Шинный терминал, 1-канальный интерфейс связи, последовательный порт, RS232
Последовательный интерфейс KL6001 позволяет подключать устройства с интерфейсом RS232. Интерфейс работает в соответствии с CCITT V.28/DIN 66 259...
Технические характеристики
Технические данные
| Технология | RS232 |
|---|
| Каналы передачи данных | 2 (1/1), TxD и RxD, полнодуплексный режим |
|---|
| Скорость передачи данных | 1200-19 200 бод; по умолчанию: 9600 бод, 8 бит данных, без четности и один стоповый бит. |
|---|
| Битовые искажения | < 3% |
|---|
| Сопротивление кабеля | ??? |
|---|
| Длина кабеля | макс. 15 м |
|---|
| напряжение сигнала «0» | -18...-3 В |
|---|
| ?1? напряжение сигнала | 3...18 В |
|---|
| Источник питания | через К-шину |
|---|
| Потребление тока K-bus | тип. 55 мА |
|---|
| Силовые контакты потребления тока | ? (без силовых контактов) |
|---|
| Электрическая изоляция | 500 В (K-шина/напряжение сигнала) |
|---|
| Буфер данных | 128 байт буфер приема, 16 байт буфер передачи |
|---|
| Разрядность образа процесса | ввод/вывод: 3 x 8-битные пользовательские данные, 1 x 8-битные данные управления/статуса (возможно до 5 x 8-битных пользовательских данных) |
|---|
| Конфигурация | без настройки адреса, настройка через копплер или контроллер |
|---|
| Специальные возможности | высокая помехоустойчивость, гальванически изолированные сигналы |
|---|
| Масса | ок. 80 г |
|---|
| Рабочая температура | 0...55°С |
|---|
| Температура хранения | -25...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Подключаемый уровень проводки | для всех автовокзалов KSxxxx |
|---|
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
|---|
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| КЛ6001 | Шинный терминал, 1-канальный интерфейс связи, последовательный порт, RS232 |
|---|
| КС6001 | Шинный терминал, 1-канальный интерфейс связи, последовательный порт, RS232, сменный уровень проводки |
|---|
| КЛ6001-0020 | Шинный терминал, 1-канальный интерфейс связи, последовательный порт, RS232, 5 байт пользовательских данных |
|---|
