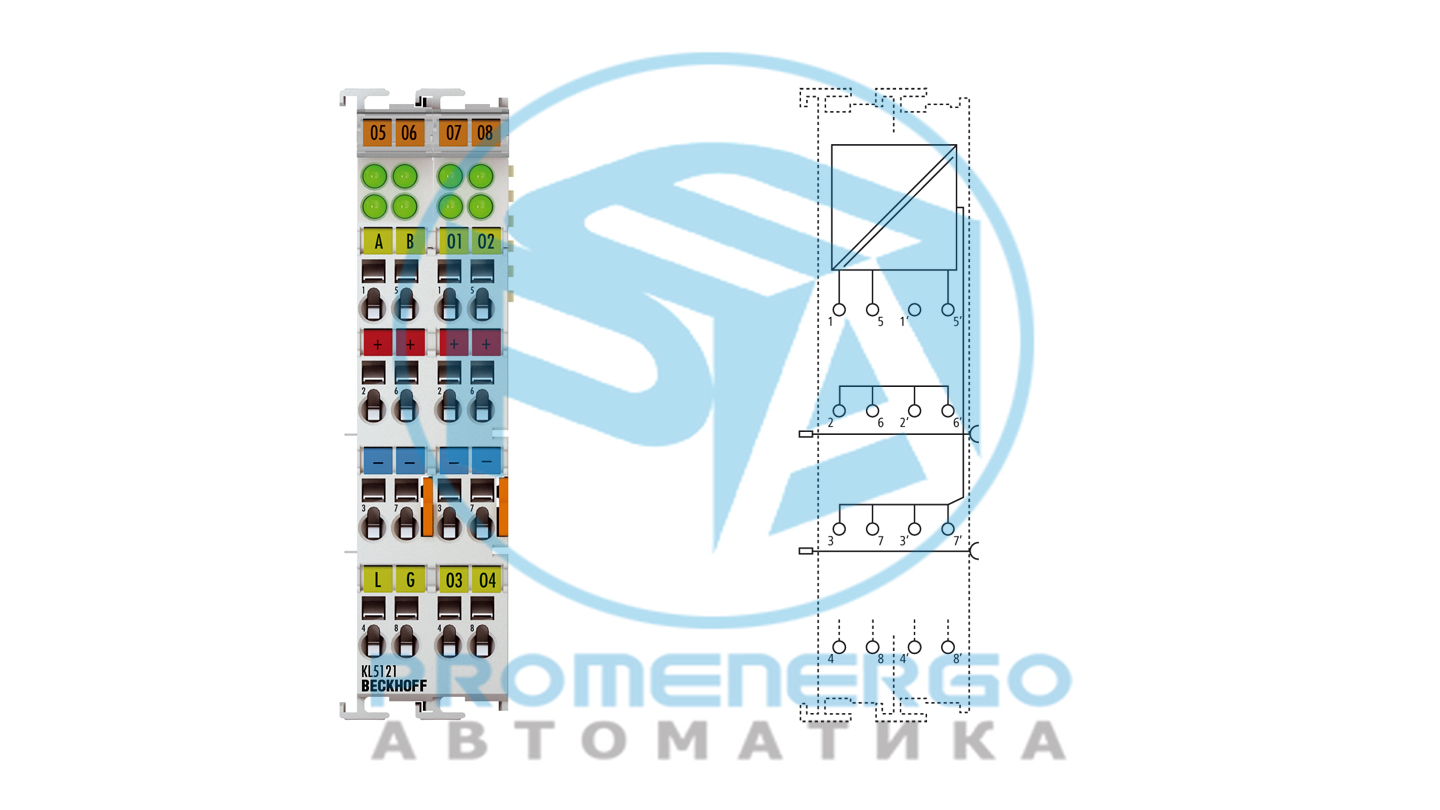

КЛ5121 | Шинный терминал, 1-канальный интерфейс энкодера, инкрементный, 24 В постоянного тока HTL, 250 кГц, с 4 цифровыми выходами 24 В постоянного тока, линейное управление траекторией

Шинный терминал KL5121 можно использовать для реализации линейного управления траекторией. Терминал считывает инкрементный сигнал, который может подаваться инкрементным...

Технические характеристики

Технические данные

Технологияинтерфейс инкрементального энкодера с программируемыми выходами
Количество каналов1 инкрементный энкодер + 4 выхода
Подключение энкодераА, Б, защелка, ворота
Рабочее напряжение энкодера24 В постоянного тока
Прилавок16 бит, двоичный
Частота среза1 миллион приращений/с (при 4-кратной оценке)
Выходное напряжение24 В
Выходной ток0,5 А
Время переключения< 100 мкс
Источник питания24 В постоянного тока (-15%/+20%)
Силовые контакты потребления токатип. 30 мА + нагрузка
Потребление тока K-busтип. 60 мА
Разрядность образа процессаввод/вывод: 2 x 16 бит данных, 2 x 8 бит управления/статуса
Специальные возможностиэлектронный контроллер распредвала
Массаок. 60 г
Рабочая температура0...55°С
Температура хранения-25...+85°С
Относительная влажность95%, без конденсата
Устойчивость к вибрации/ударамсоответствует EN 60068-2-6/EN 60068-2-27
ЭМС устойчивость/излучениесоответствует EN 61000-6-2/EN 61000-6-4
Защищать. номинал/установка поз.IP20/переменная
Подключаемый уровень проводкидля всех автовокзалов KSxxxx
Разрешения/маркировкаCE, CCC, UL, ATEX, IECEx
Маркировка ExATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc

Данные о жилье

Форма дизайнакомпактный клеммный корпус с сигнальными светодиодами
Материалполикарбонат
Установкана DIN-рейке 35 мм, в соответствии с EN 60715, с замком
Монтаж в ряд с помощьюдвойной слот и ключевое соединение
Маркировкамаркировка серии BZxxxx
Электропроводкаодножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой
Сечение соединенияs*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2
Сечение соединения AWGs*: AWG28...14, st*: AWG28...14, f*: AWG26...16
Длина зачистки8...9 мм
Силовые контакты токовой нагрузкиЯ макс: 10 А
Размеры (Ш х В х Г)24 мм x 100 мм x 68 мм

Информация для заказа

КЛ5121Шинный терминал, 1-канальный интерфейс энкодера, инкрементный, 24 В постоянного тока HTL, 250 кГц, с 4 цифровыми выходами 24 В постоянного тока, линейное управление траекторией
КС5121Шинный терминал, 1-канальный интерфейс энкодера, инкрементальный, 24 В постоянного тока HTL, 250 кГц, с 4 цифровыми выходами 24 В постоянного тока, линейное управление трактом, сменный уровень проводки
