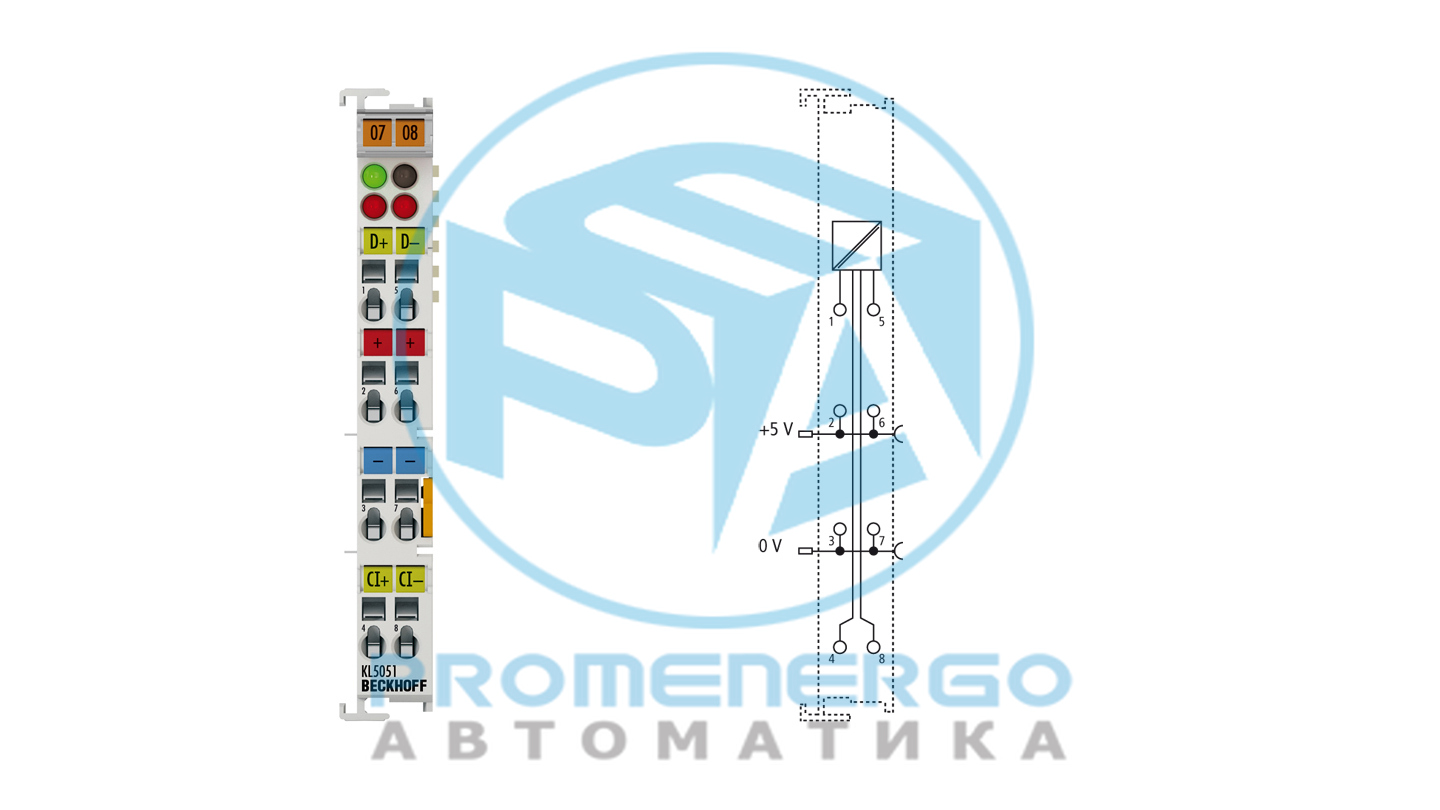

КЛ5051 | Шинный терминал, 1-канальный интерфейс энкодера, SSI, двунаправленный
Двунаправленный интерфейсный терминал KL5051 SSI используется для подключения цифровых сервоприводов. Интерфейс состоит из двух логических каналов. Первый канал...
Технические характеристики
Технические данные
| Технология | Интерфейс энкодера SSI |
|---|---|
| Количество каналов | 1 интерфейс энкодера |
| Подключение энкодера | двоичный вход: D+, D-, двоичный выход: Cl+, Cl- |
| Источник питания | 5 В постоянного тока через силовые контакты (KL9505) |
| Потребляемый ток | тип. 85 мА без датчика |
| Силовые контакты потребления тока | нет данных |
| Питание энкодера | 5 В постоянного тока |
| Скорость передачи данных | 1 МГц |
| Последовательный вход | Ширина 24 бита (переменная) |
| Направление данных | двунаправленный |
| Выходной сигнал | разностный сигнал (RS422) |
| Входной сигнал | разностный сигнал (RS422) |
| Электрическая изоляция | 500 В (K-шина/потенциал поля) |
| Потребление тока K-bus | тип. 75 мА |
| Разрядность образа процесса | ввод/вывод: 2 x 16 бит данных, 2 x 8 бит управления/статуса |
| Специальные возможности | двунаправленный |
| Масса | ок. 80 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Уровень подключения подключения | для всех автовокзалов KSxxxx |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
