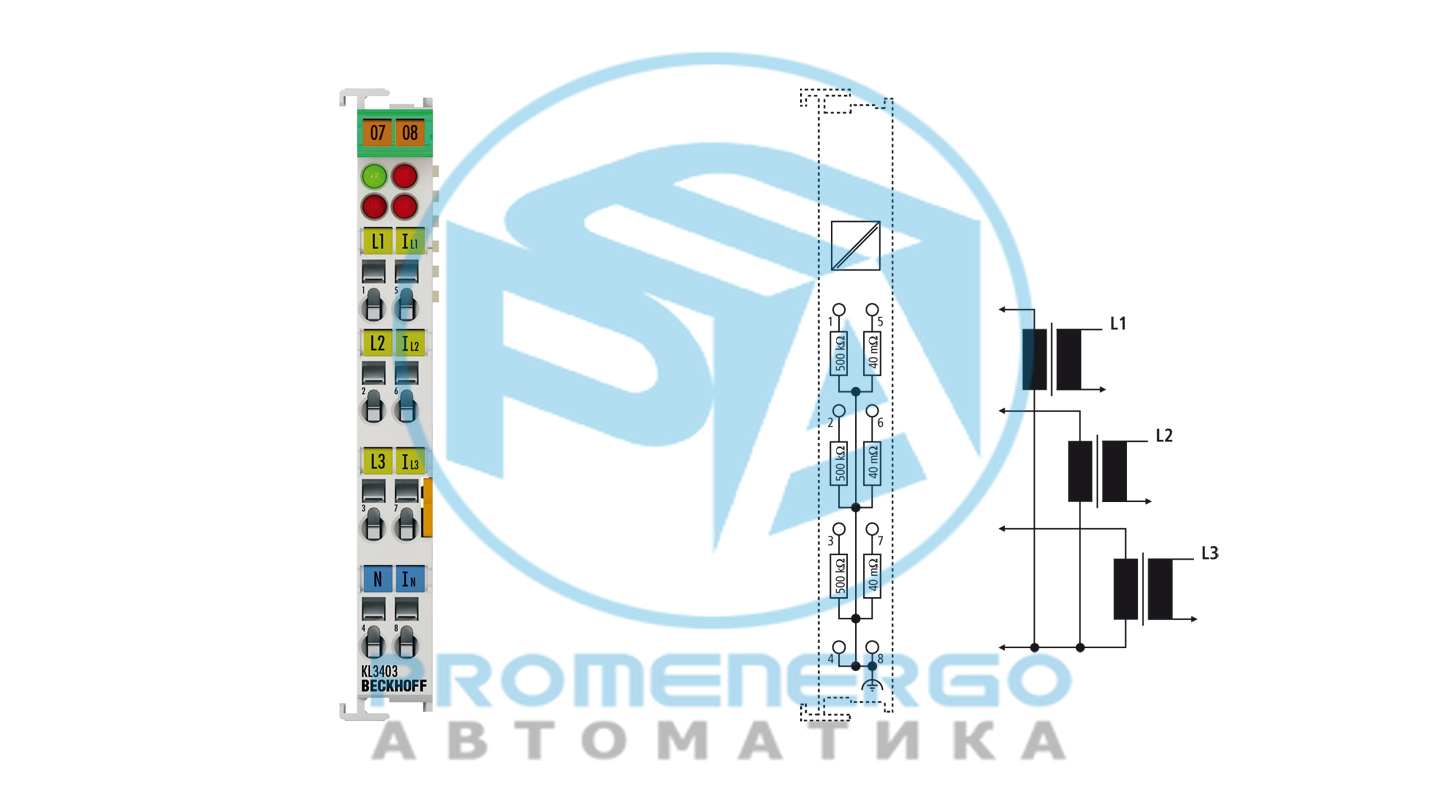

КЛ3403 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 1 А, 16 бит
Шинный терминал KL3403 позволяет измерять все важные электрические параметры питающей сети. Напряжение измеряется посредством прямого подключения...
Технические характеристики
Технические данные
| Количество входов | 3 х ток, 3 х напряжение |
|---|
| Технология | 3-фазное измерение мощности |
|---|
| Измеренные значения | ток, напряжение, эффективная мощность, энергия, cos ?, пиковые значения U, I и P, частота |
|---|
| Измерение напряжения | макс. 500 В переменного тока, 3~ (UL X-N: макс. 288 В переменного тока) |
|---|
| Измерение тока | макс. 1 А, через измерительные трансформаторы x? A/1? A |
|---|
| Разрешение | 16 бит (21 бит, внутренний) |
|---|
| Ошибка измерения/неопределенность | 0,5 % относительно значения полной шкалы (U, I), 1 % расчетного значения |
|---|
| Процедура измерения | истинное среднеквадратичное значение с частотой 64 000 выборок/с |
|---|
| Время обновления | 50 мс на каждое предустановленное измеренное значение, свободно конфигурируемое |
|---|
| Электрическая изоляция | 1500 В (K-шина/потенциал поля) |
|---|
| Силовые контакты потребления тока | ? (без силовых контактов) |
|---|
| Потребление тока K-bus | тип. 115 мА |
|---|
| Разрядность образа процесса | ввод/вывод: данные 3 x 16 бит, управление/статус 3 x 8 бит |
|---|
| Специальные возможности | счетчик энергии, измерение мощности, истинное среднеквадратичное значение |
|---|
| Масса | ок. 75 г |
|---|
| Рабочая температура | -25...+60°С |
|---|
| Температура хранения | -40...+85°С |
|---|
| Относительная влажность | 95%, без конденсата |
|---|
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
|---|
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
|---|
| Защищать. номинал/установка поз. | IP20/переменная |
|---|
| Разрешения/маркировка | CE, УЛ |
|---|
| Уровень подключения подключения | для всех автовокзалов KSxxxx |
|---|
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|
| Материал | поликарбонат |
|---|
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
|---|
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
|---|
| Маркировка | маркировка серии BZxxxx |
|---|
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
|---|
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
|---|
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
|---|
| Длина зачистки | 8...9 мм |
|---|
| Силовые контакты токовой нагрузки | Я макс: 10 А |
|---|
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
|---|
Информация для заказа
| КЛ3403 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 1 А, 16 бит |
|---|
| КС3403 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 1 А, 16 бит, сменный уровень проводки |
|---|
| КЛ3403-0010 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 5 А, 16 бит |
|---|
| КЛ3403-0020 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 0,02 А, 16 бит |
|---|
| КЛ3403-0022 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 0,02 А, 0,02 А, 16 бит |
|---|
| КЛ3403-0333 | Шинный терминал, 3-канальный аналоговый вход, измерение мощности, 500 В переменного тока, 333 мВ, 16 бит |
|---|
