КЛ3314 | Шинный терминал, 4-канальный аналоговый вход, температура, термопара, 16 бит

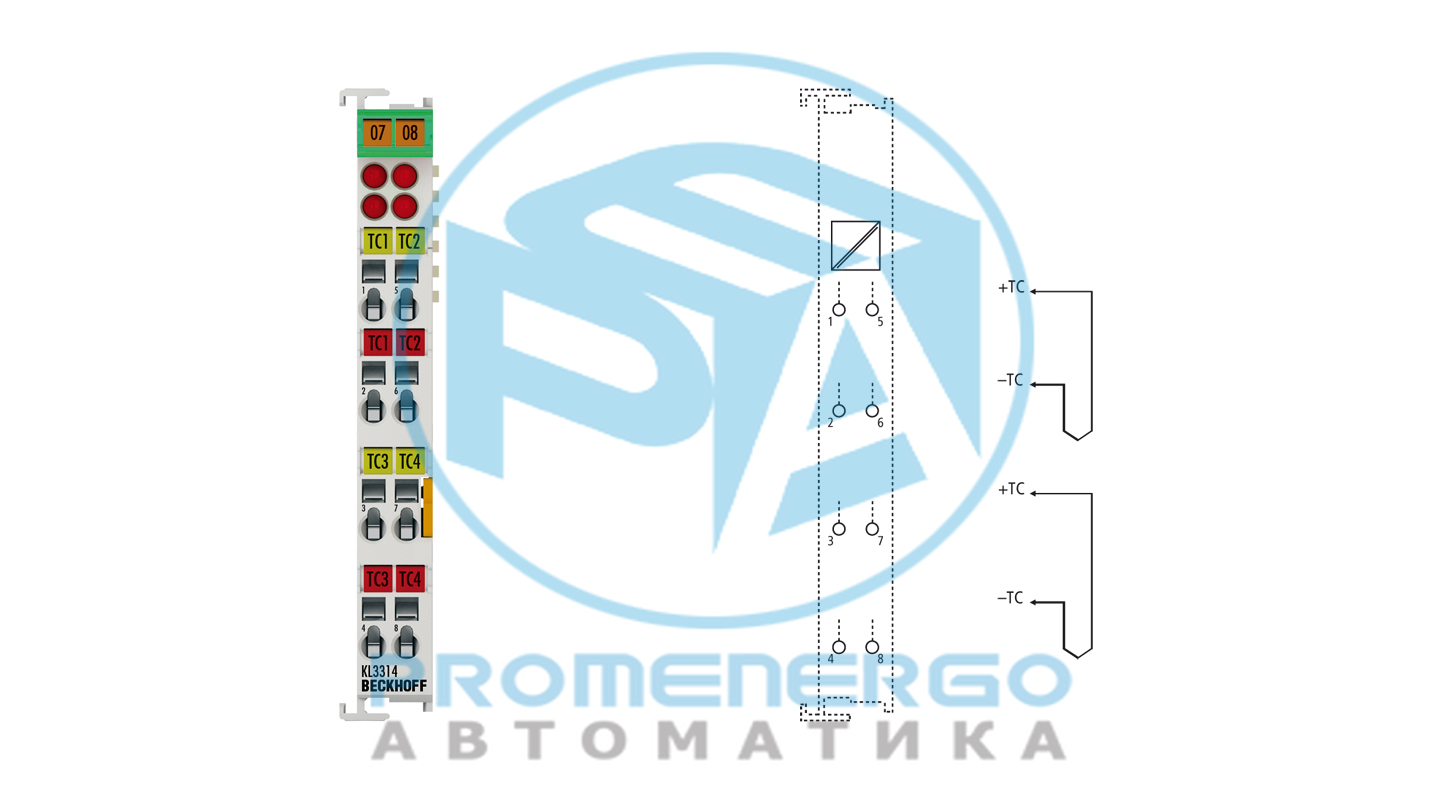

Клемма аналогового входа KL3314 позволяет напрямую подключать четыре термопары. Схема автовокзала может управлять датчиками термопар, используя...
Технические характеристики
Технические данные
| Количество входов | 4 |
|---|---|
| Источник питания | через К-шину |
| Технология | 2-проводной |
| Типы датчиков термопар | типы J, K, L, B, E, N, R, S, T, U (тип настройки по умолчанию K), измерение мВ |
| Диапазон измерения | в диапазоне, определенном в каждом случае для датчика (заводская настройка: тип К; -100...+1370°С); Измерение мВ: +/- 30 мВ +/- 120 мВ |
| Технология подключения | 2-проводной |
| Время конвертации | ~ 250 мс |
| Обнаружение обрыва провода | да |
| Разрешение | 0,1 °C на цифру |
| Ошибка измерения/неопределенность | < +/-0,5% (относительно значения полной шкалы) |
| Электрическая изоляция | 500 В (K-шина/напряжение сигнала) |
| Силовые контакты потребления тока | ? (без силовых контактов) |
| Потребление тока K-bus | тип. 75 мА |
| Разрядность образа процесса | вход: 4 x 16 бит данных (4 x 8 бит управления/статуса опционально) |
| Конфигурация | без настройки адреса, настройка через копплер или контроллер |
| Масса | ок. 75 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Разрешения/маркировка | CE, CCC, UL, ATEX, IECEx, DNV |
| Маркировка Ex | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
