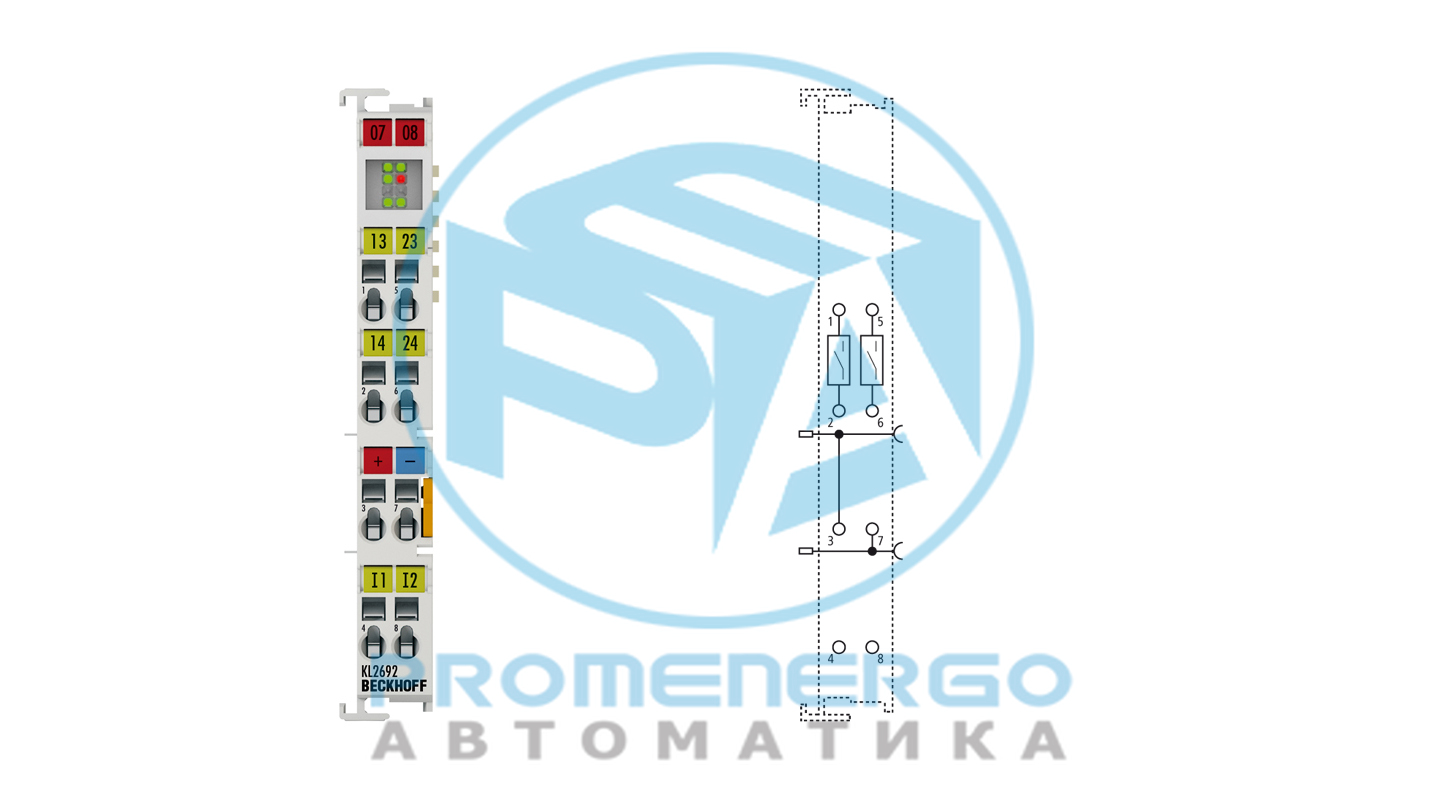

КЛ2692 | Шинный терминал, 2-канальный релейный выход, контроль цикла, 30 В постоянного тока, 3 А
Шинный терминал KL2692 контролирует бит, который переключается контроллером во время каждого цикла. Если сигнал переключения пропадает, контроллер выключает два...
Технические характеристики
Технические данные
| Технология подключения | 2-проводной |
|---|---|
| Количество выходов | 2 беспотенциальных релейных выхода (нормально разомкнутые контакты) |
| Количество входов | 2 цифровых входа 24 В |
| Номинальное напряжение | 30 В постоянного тока |
| Макс. выходной ток | 3 А на канал |
| Омический ток переключения | 5 А переменного/постоянного тока на канал |
| Индуктивный ток переключения | 2 А переменного/постоянного тока на канал |
| Минимально допустимая нагрузка | 10 мА при 5 В постоянного тока |
| Электрическая изоляция | 500 В (K-шина/потенциал поля) |
| Силовые контакты потребления тока | ??? |
| Потребление тока K-bus | тип. 165 мА |
| Разрядность образа процесса | 2 x 8 бит данных, 1 x 8 бит управления/данных |
| Рабочие циклы мех. (мин.) | 2 х 10 7 |
| Рабочие циклы электр. (мин.) | 1 x 10 5 (5 А/30 В постоянного тока) |
| Конфигурация | через копплер или контроллер |
| Масса | ок. 60 г |
| Рабочая температура | 0...55°С |
| Температура хранения | -25...+85°С |
| Относительная влажность | 95%, без конденсата |
| Устойчивость к вибрации/ударам | соответствует EN 60068-2-6/EN 60068-2-27 |
| ЭМС устойчивость/излучение | соответствует EN 61000-6-2/EN 61000-6-4 |
| Защищать. номинал/установка поз. | IP20/переменная |
| Уровень подключения подключения | для всех автовокзалов KSxxxx |
| Разрешения/маркировка | CE, УЛ |
Данные о жилье
| Форма дизайна | компактный клеммный корпус с сигнальными светодиодами |
|---|---|
| Материал | поликарбонат |
| Установка | на DIN-рейке 35 мм, в соответствии с EN 60715, с замком |
| Монтаж в ряд с помощью | двойной слот и ключевое соединение |
| Маркировка | маркировка серии BZxxxx |
| Электропроводка | одножильный провод (s), гибкий провод (st) и наконечник (f): пружинное срабатывание отверткой |
| Сечение соединения | s*: 0,08?2,5? мм2, st*: 0,08?2,5? мм2, f*: 0,14?1,5? мм?2 |
| Сечение соединения AWG | s*: AWG28...14, st*: AWG28...14, f*: AWG26...16 |
| Длина зачистки | 8...9 мм |
| Силовые контакты токовой нагрузки | Я макс: 10 А |
| Размеры (Ш х В х Г) | 12 мм x 100 мм x 68 мм |
